以下是对1000W逆变器实例分析，详细如下：

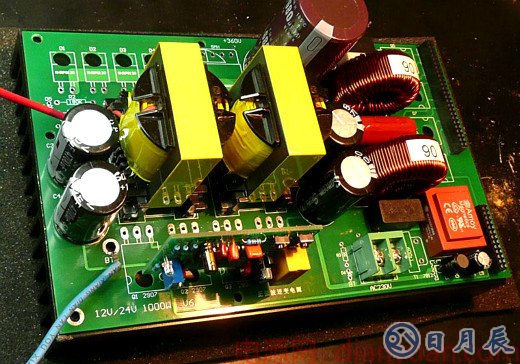

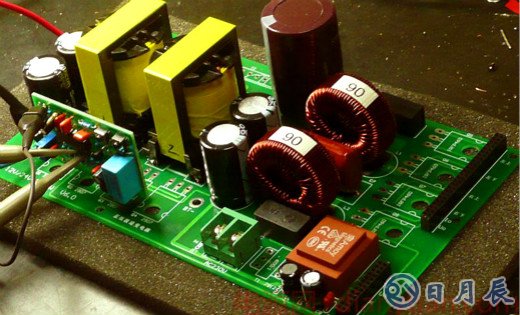

这个机器，BT是12V,也可以是24V，12V时我的目标是800W，力争1000W，整体结构是学习了钟工的3000W机器，也是下面一个大散热板，上面是一块和散热板一样大小的功率主板，长228MM，宽140MM。升压部分的4个功率管，H桥的4个功率管及4个TO220封装的快速二极管直接拧在散热板；DC-DC升压电路的驱动板和SPWM的驱动板直插在功率主板上。

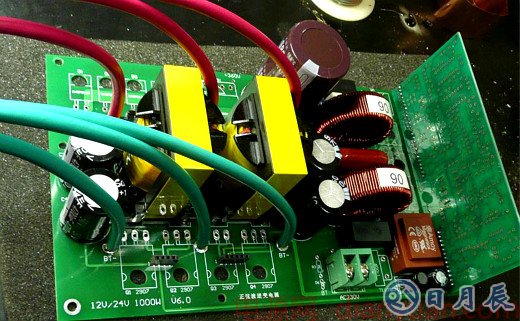

因为电流较大，所以用了三对6平方的软线直接焊在功率板上：

吸取了以前的教训：以前因为PCB设计得不好，打了很多样，花了很多冤枉钱，常常是PCB打样回来了，装了一片就发现了问题，其它的板子就这样废弃了。所以这次画PCB时，我充分考虑到板子的灵活性，尽可能一板多用，这样可以省下不少钱，哈哈。

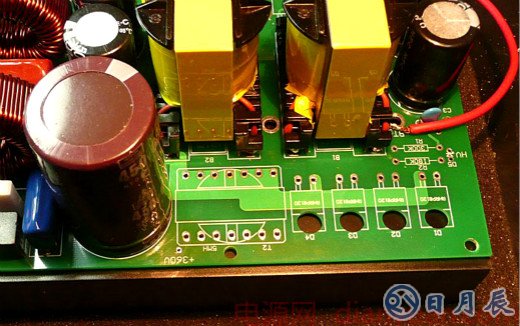

如上图：在板子上预留了一个储能电感的位置，一般情况用准开环，不装储能电感，就直接搭通，如果要用闭环稳压，就可以在这个位置装一个EC35的电感。

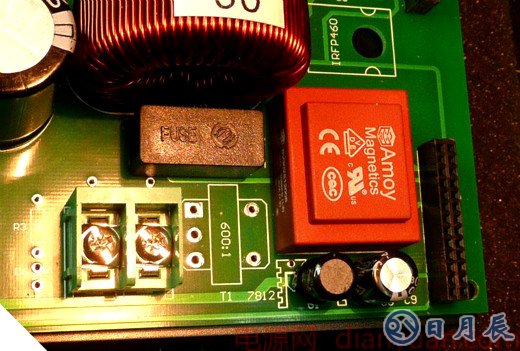

上图红色的东西，是一个0.6W的取样变压器，如果用差分取样，这个位置可以装二个200K的降压电阻，取样变压器的左边，一个小变压器样子的是预留的电流互感器的位置，这次因为不用电流反馈，所以没有装互感器，PCB下面直接搭通。

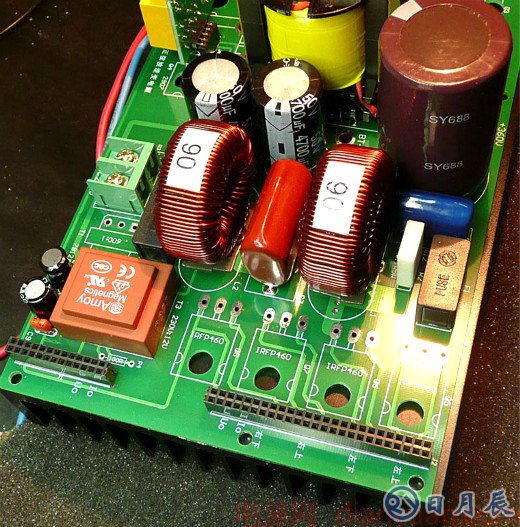

上面是SPWM驱动板的接口，4个圆孔下面是装H桥的4个大功率管，那个白色的东西是0.1R电流取样电阻。二个直径40的铁硅铝磁绕的滤波电感，是用1.18的线每个绕90圈，电感量约1MH，磁环初始导磁率为90。

上图是DC-DC升压电路的驱动板，用的是KA3525。这次共装了二板这样的板，一块频率是27K，用于普通变压器驱动，还有一块是16K，想试试非晶磁环做变压器效果。

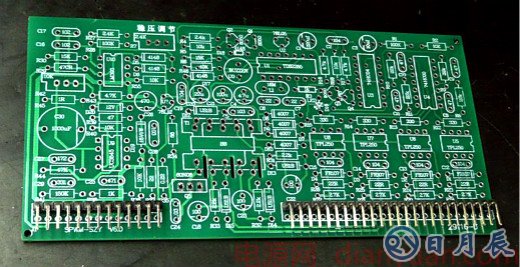

这是SPWM驱动板的PCB，本方案用的是张工提供的单片机SPWM芯片TDS2285，输出部分还是用250光藕进行驱动，因为这样比较可靠。也是为了可靠起见，这次二个上管没有用自举供电，而是老老实实地用了三组隔离电源对光藕进行供电。因为上面的小变压器在打样，还没有回来，所以这块板子还没有装好。本方案中的SPWM驱动也是灵活的，既可以用单片机，也可以用纯硬件，只要驱动板的接口设计得一致，都可以插到本方案的功率板上，甚至也可以做成方波逆变器。

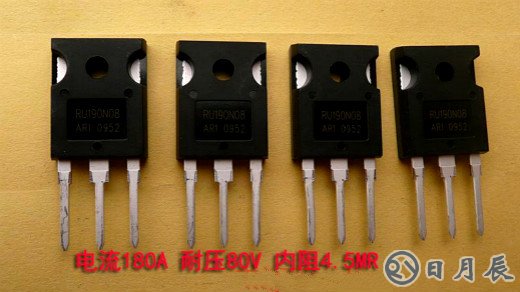

这次DC-DC功率部分的大管子，没有用2907，而是用了深圳黄工向我推荐的RU190N08，上图中的电流应该是190A，错打了180A。因为这管子比2907稍便宜点，所以我准备试一试。

H桥部分的大功率管，我有二种选择，一种是常用的IRFP460，还有一种是IGBT管40N60，显然这二种管子不是同一个档次的，40N60要贵得多，但我的感觉，40N60的确要可靠得多，贵是有贵的道理，但压降可能要稍大一点。

这是TO-220封装的快恢复二极管，15A 1200V，价格不贵。我觉得它安装在散热板上，散热效果肯定比普通塑封管要强。

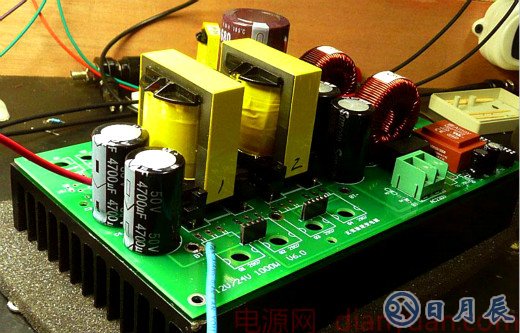

这次的变压器用的是二个EC49磁芯绕制的，每个功率500W，余量应该比较大的，初级并联，次级串联。用二个变压器的理由是：1，有利于功率的输出，2.变比小了，可能头痛的尖峰问题会少一些。
