    工业连接器的核心零件是什么
  • 工业连接器的核心零件是什么
  •   发布日期: 2019-09-12  浏览次数: 838

    (文章来源:车针D型连接器

    连接器在现实生活中是随处可见,如最常见的电脑的USB连接器、手机插座、电源连接器等,但是对于连接器的详细结构,相信很多人都不清楚,比如连接器是由自由端电连接器(插头),固定端电连接器(插座)组成。插座通过其方、圆盘固定在用电部件上,插头一般接电缆,通过连接螺帽实现插头、插座连接。下面攀迪电子科技的小编就来简单的介绍一下连接器有哪几个基本结构吧!



    连接器的接触件,是完成【电连接】的核心零件,由阳性接触件和阴性接触件组成接触对,通过阴、阳接触件的插合完成电连接。阳性接触件为刚性零件,其形状为圆柱形(圆插针)、方柱形(方插针)或扁平形(插片)。

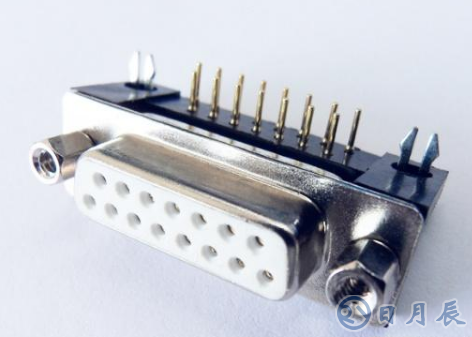

    工业连接器的核心零件是什么

    阴性接触件即插孔,是接触件的关键零件,它依靠弹性结构在与插针插合时发生弹性变形而产生弹性力与阳性接触件形成紧密接触,完成连接。插孔的结构种类很多,有圆筒型、音叉型、悬臂梁型、盒形以及双曲面线簧插孔等。

    连接器的绝缘体,也常称为【基座】或【安装板】,它的作用是使接触件按所需要的位置和间距排列,并保证接触件之间和接触件与外壳之间的绝缘性能。好的绝缘电阻、耐电压性能、易加工性是选择绝缘材料加工成绝缘体的基本要求。绝缘体的材质种类是很多的,比如有pa6t、LCP等等。

    连接器的壳体,也称外壳,是连接器的【外罩】,它为内装的绝缘安装板和插针提供机械保护,并提供插头和插座插合时的对准,进而将连接器固定到设备上。壳体一般采用铝合金加工(机加、冷挤压、压铸)而成,钢壳体多用于玻璃封焊和耐高温电连接器。

    连接器的附件,也分【结构附件】和【安装附件】,1、结构附件如卡圈、定位键、定位销、导向销、联接环、电缆夹、密封圈、密封垫等等。2、安装附件如螺钉、螺母、螺杆、弹簧圈等等。
