无论是您的笔记本电脑、电视、智能手机还是任何其他电子设备，它们都在不同的电压下工作。这些设备具有在非常低的电压下工作的敏感组件，例如微处理器、IC 等，即使是最轻微的电压变化也会损坏这些组件。这些敏感组件需要稳定且稳定的电压才能以最佳方式运行。因此，为了提供稳压输出电源并保护电路免受电压波动的影响，使用了稳压器。

稳压器是一种经济高效的设备，可从较高或不稳定的输入电压源获得稳定的输出电压。它采用可变输入电压并提供稳定、低噪声的直流输出电压。电压调节器有固定和可调变体。可使用 ADJ 引脚在其范围内改变可调稳压器的输出电压。

在本项目中，我们将使用 MIC29302 构建LDO 稳压器或低压差稳压器电路。可以使用调节引脚上的高阻值或低阻值电阻来改变输出电压。

所需组件

MIC29302 稳压器

电阻（1KΩ）

电位器 （10 K）

电容器（10 µf 和 0.1µf）

电源 （12V）

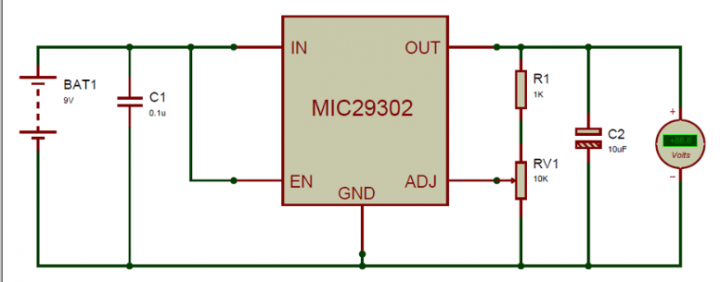

电路原理图

这种低压差稳压器电路只需要很少的组件。在这个电路中，我们只使用了两个电阻和两个电容。电容C1连接到MIC29302稳压IC的Vin引脚，用于直流输入电压的滤波。两个外部电阻 R1 和 RV1 连接到 IC 的调整引脚和 Vout 引脚。电阻器 R1 和 RV1 决定稳压器的输出电压 Vout。输出端的 10uF 电容用于稳定和最小输出噪声。

MIC29302稳压器IC

MIC29302是一款可调五脚稳压IC，输出电流高达3A，满载压降450mV。MIC29302稳压器带有TTL逻辑使能引脚，可在不使用时关闭稳压器；这使其适用于电池供电设备和线性电压电源。MIC29302 有一个调整引脚，通过该引脚可以使用两个外部电阻器将输出电压设置在 1.24V 至 15V 之间。

MIC29302 受到全面保护，可防止反向输入极性、过流故障、反向引线插入和过热操作。其工作和储存温度范围为 -40 至 125 °C，采用 TO-263 和 TO-252 封装。

MIC29302的输出电压范围为1.24V至15V DC，输入电压范围为3v至16v。您可以使用通过稳压器的 ADJ 引脚连接的两个外部电阻器来根据您的要求调整输出电压。我们可以根据以下公式计算输出电压：

V输出= 1.25 （R 1 /R 2 + 1）

例如，我们将 12V 作为输入并希望 5V 作为输出，因此如果 R1 为 1kΩ，则 R2 可以使用以下公式计算：

R1/R2 = {（Vout / 1.25） – 1}

1000/R2 = {（5 / 1.25） – 1}

R2 = 1000/3

R2 = 333.33

因此，对于 5v 输出电压，我们需要在 R2 处连接 333 Ω 电阻。

引脚配置

低压差稳压器的工作

稳压器由三个主要部件组成，即通过元件、误差放大器和参考电压源。通常，通过元件是 N 沟道或 P 沟道 FET，但在 MIC29302 稳压器中，它是PNP 晶体管。输入电压施加到连接到误差放大器的 PNP 晶体管上。该晶体管在线性区/有源区工作，以将输入电压降低到所需的输出电压。误差放大器检测产生的输出电压并将其与参考电压进行比较。误差放大器将晶体管更改为适当的工作点，以确保输出处于正确的电压。当输入电压发生变化时，误差放大器会调制晶体管以保持恒定的输出电压。

MIC29302稳压器IC框图如下。

这就是 LDO 稳压器或低压差稳压器电路的工作原理。
