电饭煲中的电源电路

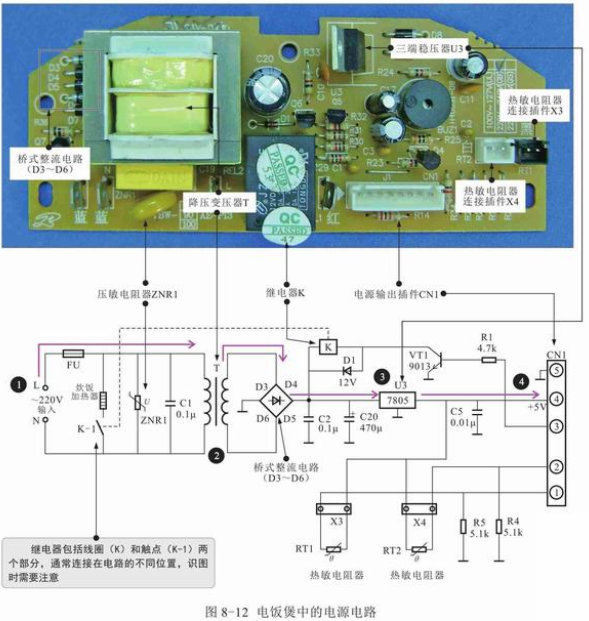

图8-12为电饭煲中的电源电路。

图8-12 电饭煲中的电源电路

提示

1 交流220V电压送入电路后，通过FU(热熔断器)送到电源电路中。热熔断器主要起保护电路的作用，当电饭煲中的电流过大或温度过高时，热熔断器熔断，切断电饭煲的供电。

2交流220V电压经降压变压器降压后，输出交流低压。

3交流低压经桥式整流电路和滤波电容整流滤波后变为直流低压，送入三端稳压器。

4 三端稳压器对整流电路输出的直流电压进行稳压后，输出+5V的稳定直流电压，为微电脑控制电路提供工作电压。

微波炉中的电源电路

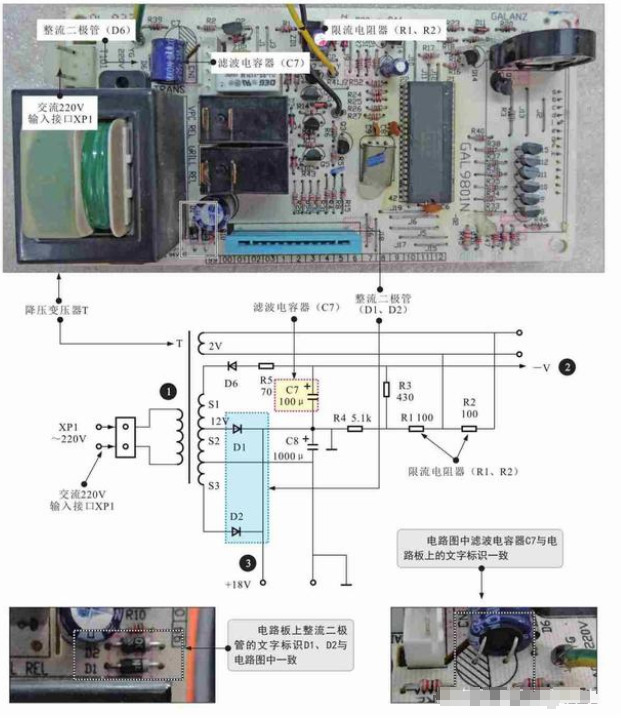

图8-13为微波炉中的电源电路。

图8-13 微波炉中的电源电路

提示

1交流220V电压经接口XP1送入降压变压器T的一次侧绕组。

2降压变压器二次侧绕组S1输出的交流电压经二极管D6整流滤波后输出负电压。

3 降压变压器二次侧绕组S2、S3输出的交流电压经整流二极管D1、D2和滤波电容C8后，输出+18V直流电压。

洗衣机中的电源电路

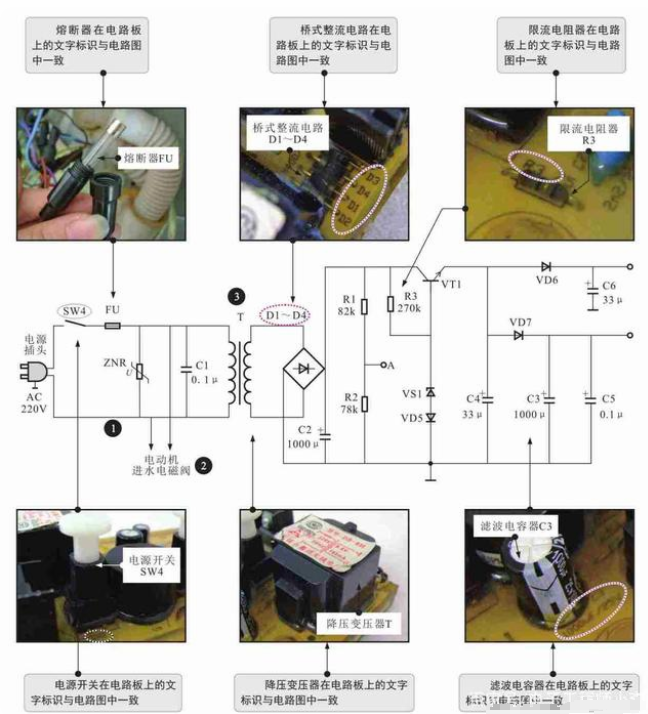

图8-14为洗衣机中的电源电路。

图8-14 洗衣机中的电源电路

提示

1交流220V电压经电源插头送入电源电路中，经熔断器FU、电源开关SW4、过压保护器ZNR后分为两路。

2一路为电动机、进水电磁阀等供电。

3 另一路经过降压变压器降压后，送入桥式整流电路D1～D4进行整流，输出的直流电压经滤波电容C2滤波、VT1稳压后，输出稳定的直流电压，为微处理器和其他需要直流供电的部件供电。
