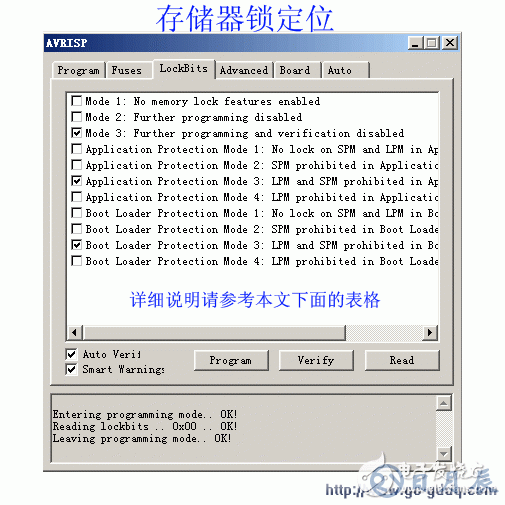

存储器锁定位（2）保护类型LB模式LB2LB1111没有使能存储器保护特性210在并行和SPI/JTAG串行编程模式中Flash和EEPROM的进 一步编程被禁止，熔丝位被锁定。（1）300在并行和SPI/JTAG串行编程模式中Flash和EEPROM的进一步编程及验证被禁止，锁定位和熔丝位被锁定（1）BLB0模式BLBO2BLB01111SPM 和LPM 对应用区的访问没有限制210不允许SPM 对应用区进行写操作300不允许SPM指令对应用区进行写操作，也不允许运行于Boot Loader 区的LPM指令从应用区读取数据。

       若中断向量位于Boot Loader 区，那么执行应用区代码时中断是禁止的。401不允许运行于Boot Loader 区的LPM 指令从应用区读取数据。若中断向量位于Boot Loader 区，那么执行应用区代码时中断是禁止的。BLB1模式BLB12BLB11111允许SPM/LPM 指令访问Boot Loader 区210不允许SPM 指令对Boot Loader 区进行写操作300不允许SPM 指令对Boot Loader 区进行写操作，也不允许运行于应用区的LPM 指令从Boot Loader 区读取数据。

       若中断向量位于应用区，那么执行Boot Loader 区代码时中断是禁止的。401不允许运行于应用区的LPM 指令从Boot Loader 区读取数据。若中断向量位于应用区，那么执行Boot Loader 区代码时中断是禁止的。

Notes:1.在编程锁定位前先编程熔丝位。2.“1”表示未被编程，“0”表示被编程。。

下载方法与使用STK500的几乎完全一样。在上面的介绍中，设备不选STK500，改成选JTAGICE 就能进入。

支持的芯片：仅支持带JTAG接口的芯片。按官方文档的描述，支持的芯片清单为：

ATmega128， ATmega64， ATmega32，ATmega16， ATmega162， ATmega165， ATmega169， ATmega323

可见JTAG下载很有局限。另外由于通信协议的不同，感觉JTAG下载的速度，尤其是瞬时反应速度，没有STK500快。（但如果大量的数据传输，速度感觉差不多）。

AVR单片机熔丝位（Fuse）快速入门

AVR单片机外部中断实例

背景：

AVR单片机下载烧录快速入门

导读：本文介绍AVR官方唯一推荐的下载方法：STK500。也介绍了AVRStudio同时支持的JTAG下载。并口下载由于速度很慢，AVRStudio也不支持并口下载，（仅能使用第三方的软件下载）故我们不推荐使用。我们的感觉：用过STK500下载后，就不会再使用并口下载了。感觉是两种完全不同档次的方式。

预备知识1： AVR开发软件的选择与安装。

预备知识2： AVR Studio 快速入门。

一：STK500 下载

支持的芯片：支持全系列的AVR芯片。并且，支持未来的AVR新芯片。

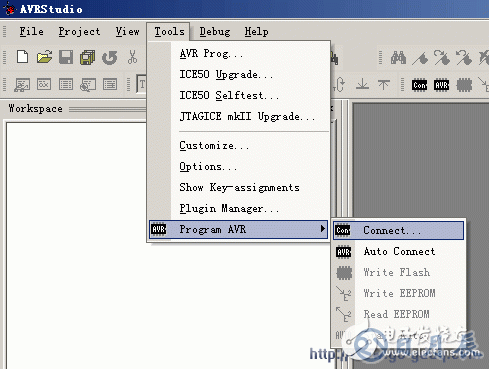

操作方法：打开 AVR Studio 软件，按下图操作。

Connect 与 Auto Connect 的区别，是每次都会提示选择的设备名称与连接端口。 Auto Conect 会自动使用上一次的设置，提高操作效率。

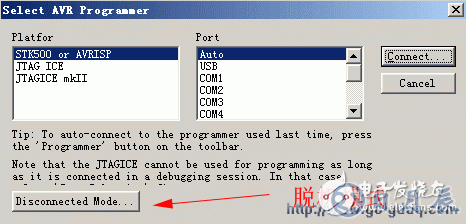

使用Connect 会弹出如下的界面：

Port 口我们选择 Auto 即可。

如果你没有连接 STK500 等设备，可以使用 Disconnected Mode （脱机模式）进入查看操作界面。

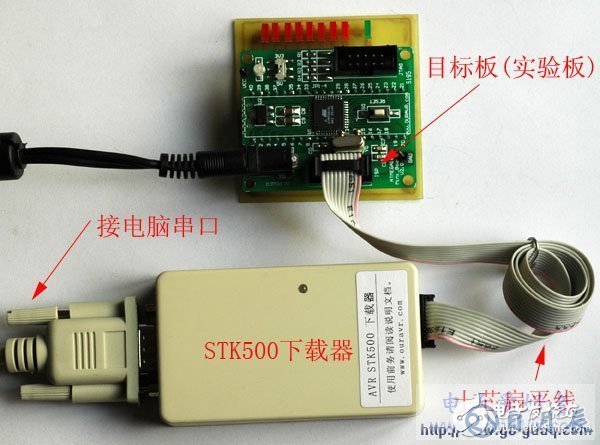

如果你已经按下图连接好，就能按Connect进行连接了：

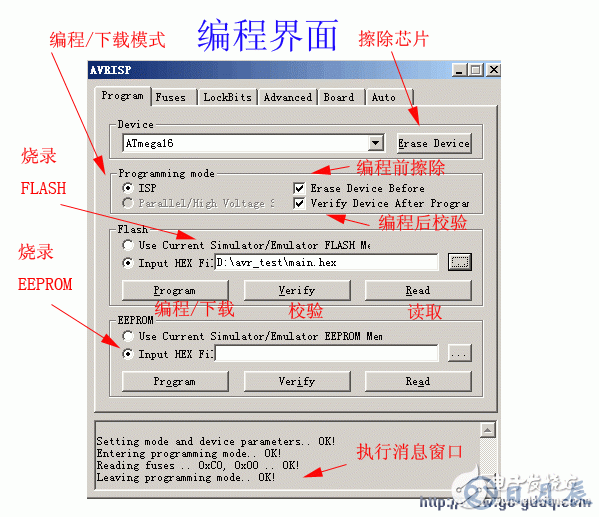

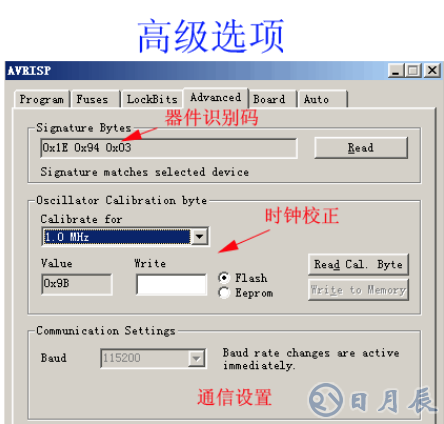

连接成功后，进入如下的界面：
