    18W全兼容快充充电器方案
  • 18W全兼容快充充电器方案
  •   发布日期: 2019-03-01  浏览次数: 1,453

    18W全兼容快充充电器方案方案是由易能微电子科技有限公司提供的快充适配器协议芯片EDP3032来设计实现,

    该方案大体优势如下:

    1.兼容性:内部集成了 QC2.0、QC3.0、PE1.0、AFC、FCP、SCP、 VOOC、BC1.2 DCP、APPLE 2.4A 快充协议。

    2.安全性:支持输出电压自适应,还集成了输出欠压、过压、短路保护等 多重安全保护功能。

    3.价格优势:价格远低于原厂充电器,且充电速度相当快。

    4.方案可靠性:可靠性高,该方案由易能微电子科技有限公司授权提供,本方案经历了7次的优化修改最终成形;该方案主芯片也是由易能授权提供,易能的可重构电源IC具有完全的自主知识产权,目前已经取得知识产权11项,实用新型专利7项;集成电路布图设计2项;发明专利1项;计算机软件著作权受理1项,荣获了2014年度EET最佳电源芯片奖,2015年度EET、EDN、ESM最佳电源管理IC奖,2015年工信部“中国芯”最具潜质产品奖,公司还荣获第四届中国科技创新创业大赛信息行业第一名的荣誉称号。

    5.售后有保障:华强芯城提供产品质量服务,易能微电子科技有限公司唯一代理商中电提供技术支持。

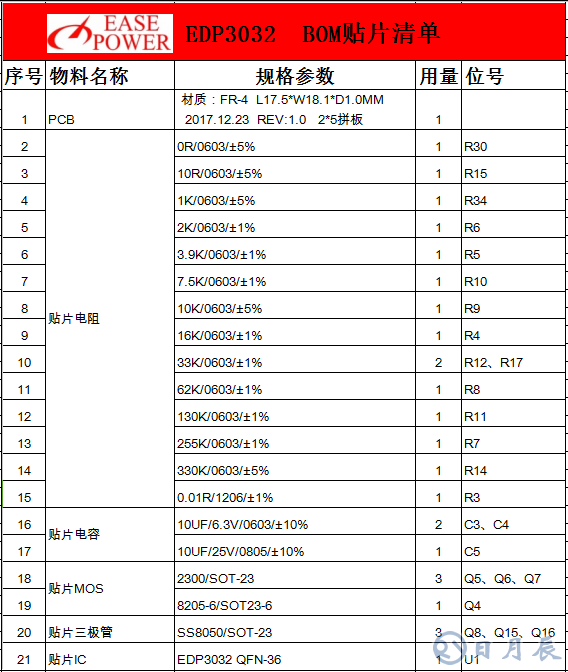

    BOM物料清单:










    应用范围

    ◆全协议快充电源适配器。

    特色

    EDP3032 全兼容 QC/PE/AFC/FCP/SCP/VOOC 快充协议 IC 方案。

    方案集成度高,外围原件少. 输出功率 18W. 支持过压/欠压,过流,短路等保护功能. 安全性高,可靠性好,生产简单,是当前市面上快充协议最全,兼容性最好一款适配器协议芯片方案.

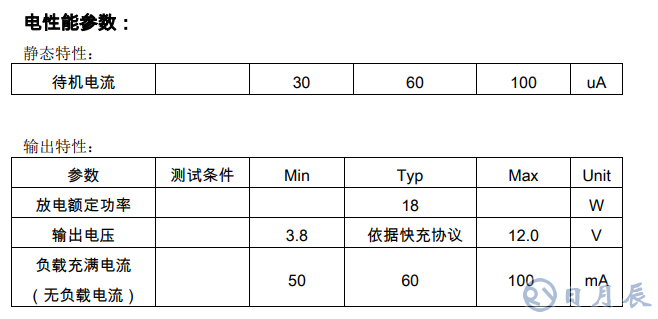

    功能

    协议 IC 部分:

    ✔支持 BC1.2 DCP, QC2.0,QC3.0,PE, AFC,FCP, SCP, VOOC, APPLE 2.4A 快充 协议;兼容市面上几乎所有快充手机

    ✔一路 A 口输出

    ✔输出功率及过流点:18W (5V/3.4A, 9V/2.6A, 12V/2.2A )

    ✔ 输出电压:3.8 ~ 12V

    AC-DC 前端:

    ✔输出功率 18W

    ✔要求副边反馈

    ✔ INPUT REF 电压: 2.5V

    ✔过流,过压/欠压,短路保护



    Q1:产品不支持手机快充?

    A1: 手机不兼容快充可能是因为没有购买到合适的充电线,若确实不兼容可以反馈给我们。


    系统方块图

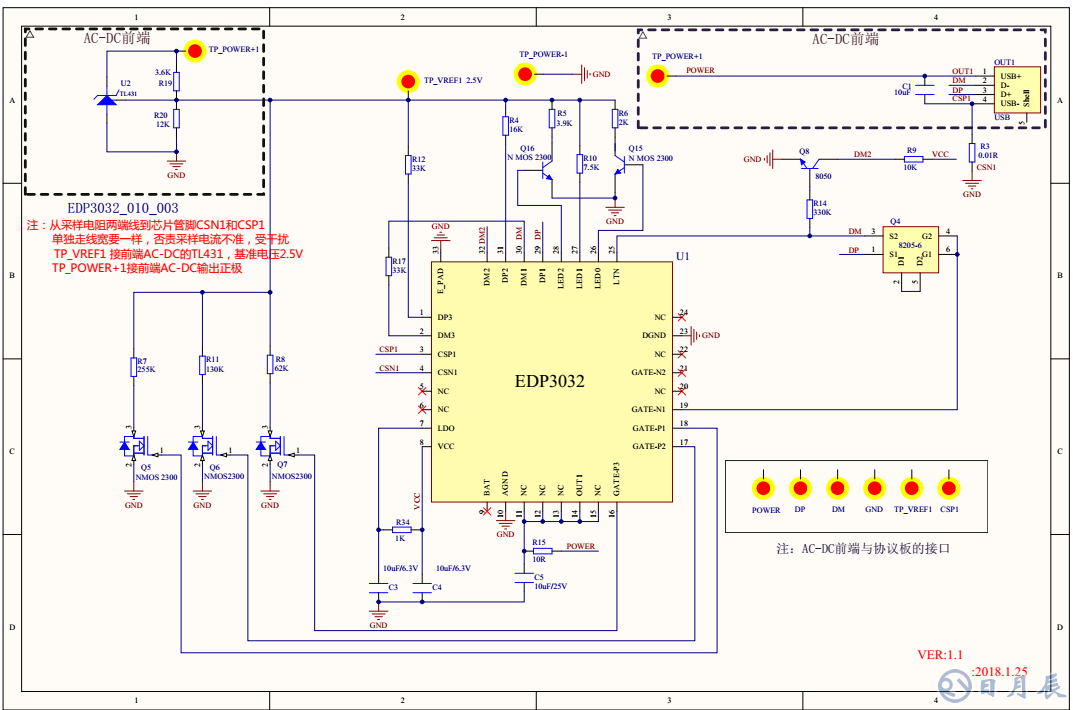

    电路原理图



    核心器件

    图片 数据手册 商品名称 产品型号 产品描述 品牌 单机用量 价格 操作
    查看更多
      电源管理芯片(PMIC) EDP3020 EDP3032两路全兼容 PD/QC/PE/AFC/FCP快充协议IC方案,外围元件少,热效率优秀,元件温度低于70℃ easepower 1 2.7500 在线订购
    --   SS8550 Y2 (SOT-23)   CJ 3 0.0000 在线订购
      MOS(场效应管) FS8205 N沟道,Vdss=20V,Idss=6A FORTUNE 1 0.4500 在线订购

    相关文档

    标准板规格书: EDP3032 全兼容QC,PE,AFC,FCP,SCP,VOOC快充协议芯片方案_v1.20_20180313.pdf
    IC规格书: EDP3032 DATASHEETV1.5.pdf
    BOM List: 3032_010_003.xlsx

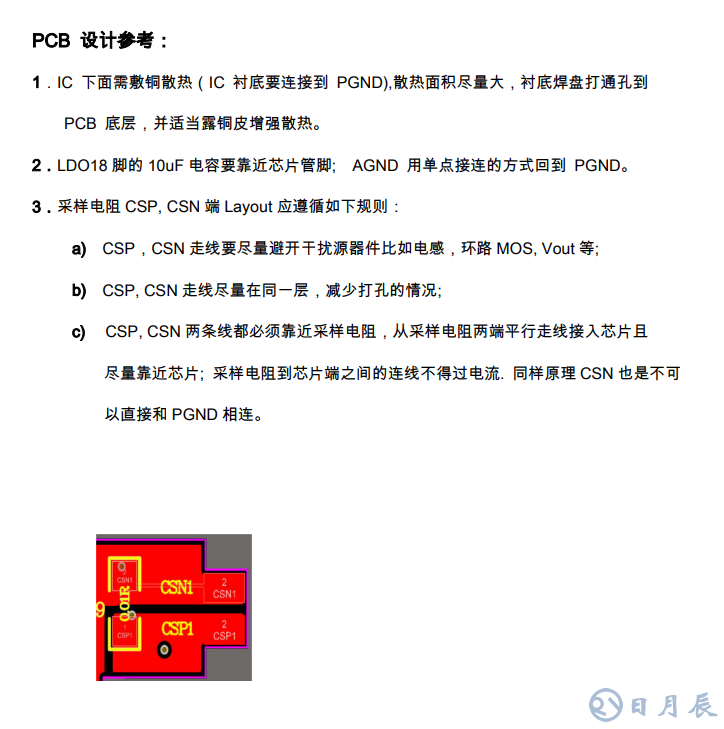

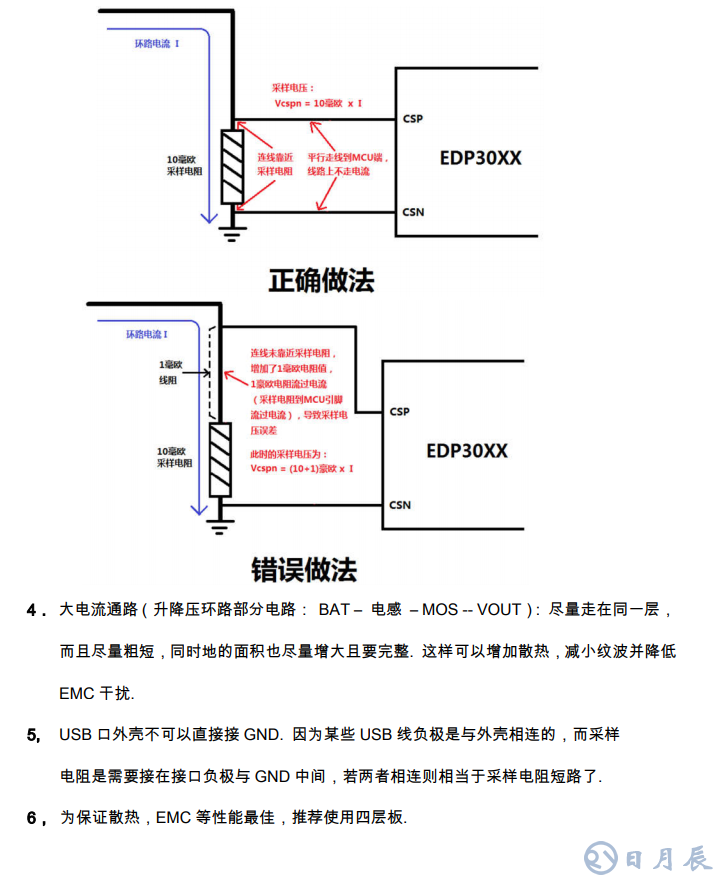

    参考LAYOUT Gerber: PCB设计注意事项_v1.00_20171225.pdf
    电路图: 3032_010_003.pdf

    成功案例

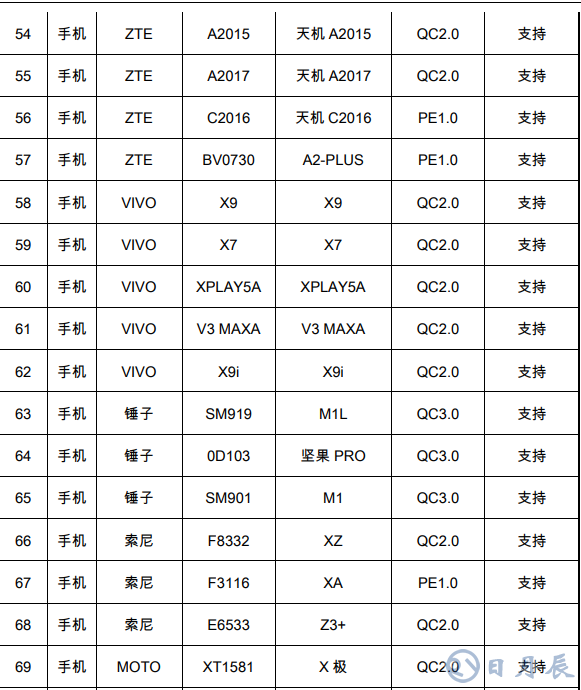

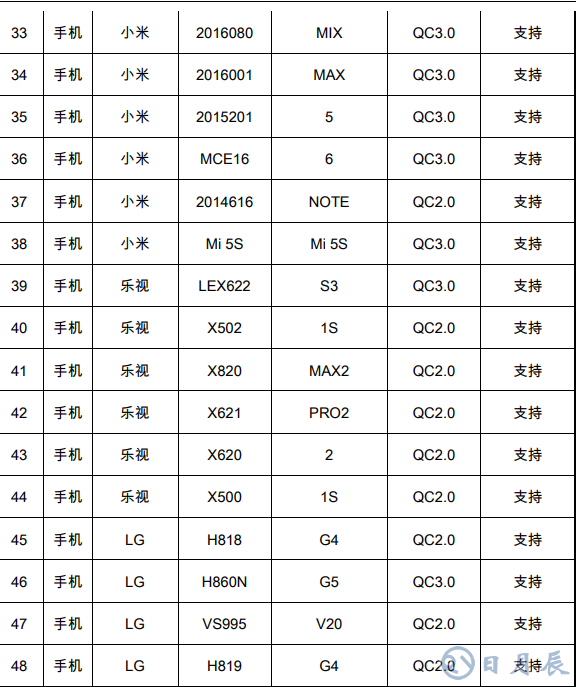

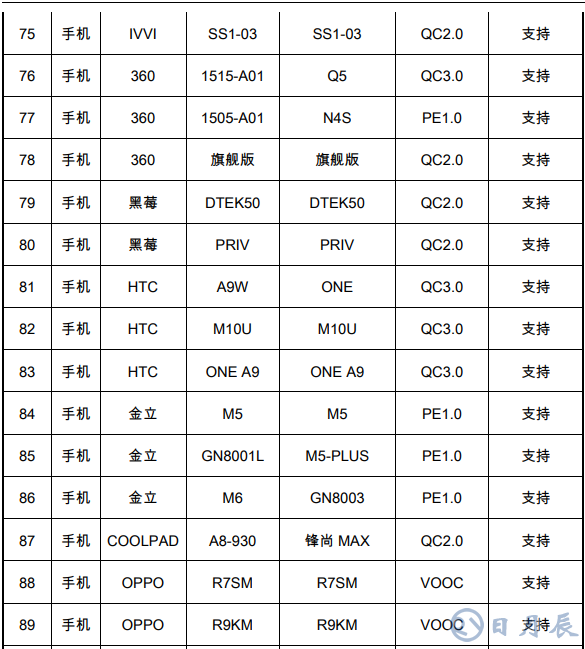

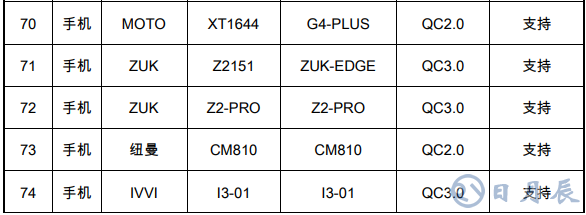

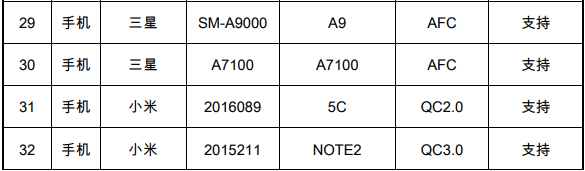

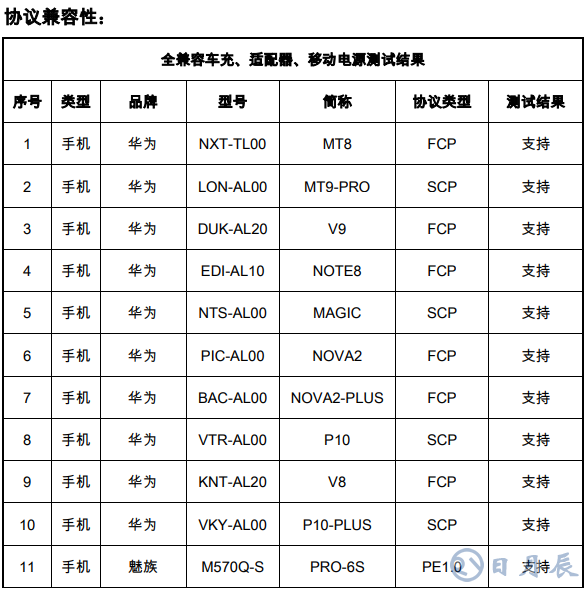

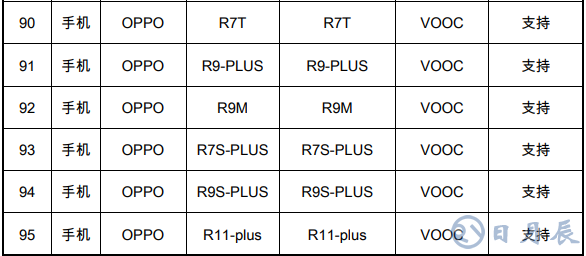

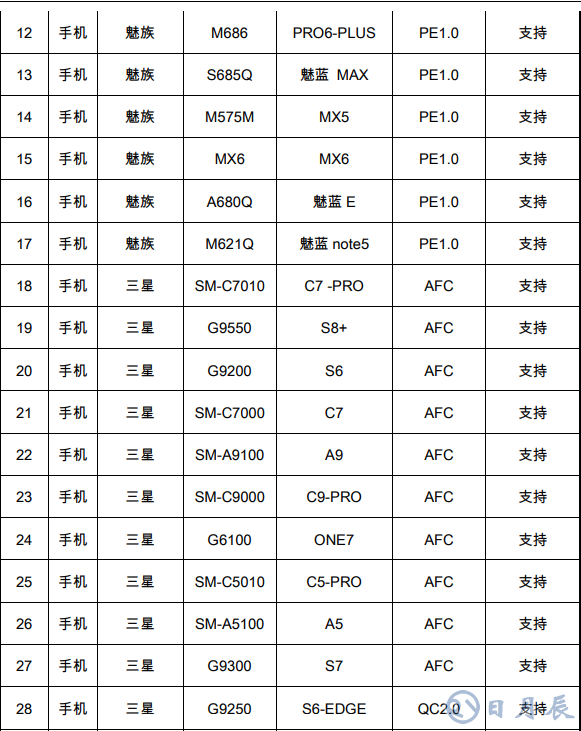

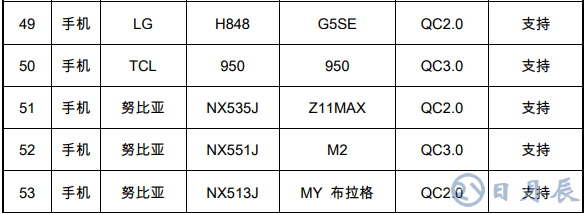

    18W全兼容快充充电器方案协议兼容性

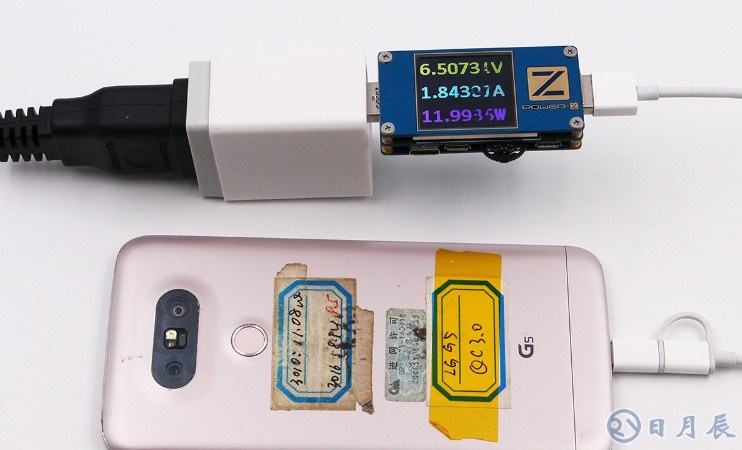

    LG G5手机(QC协议)充电测试

    oppo vooc.png

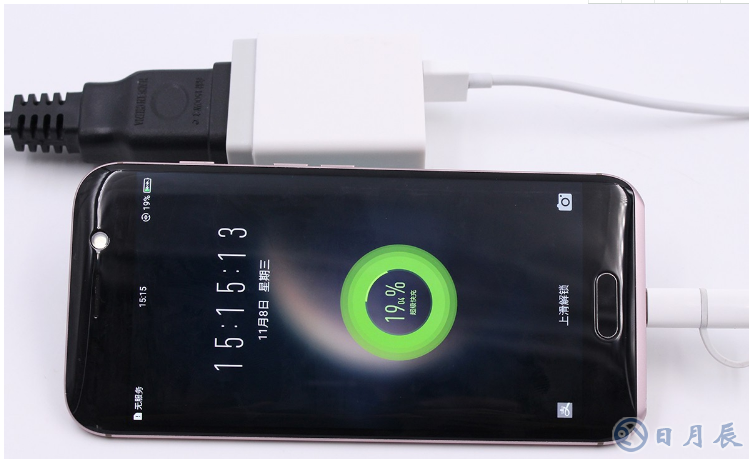

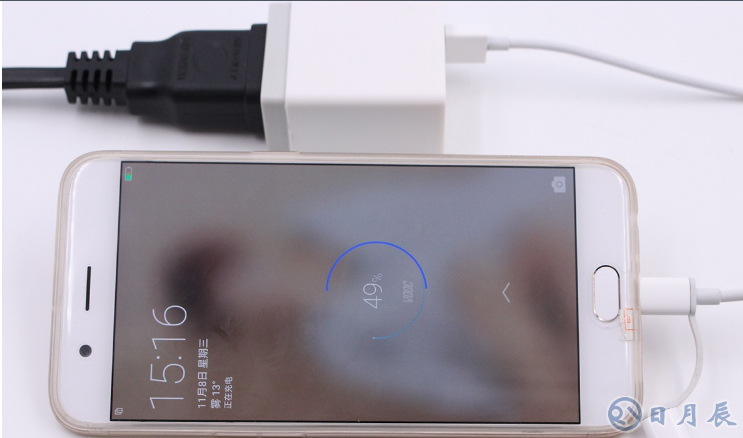

    OPPO R11(VOOC协议)充电测试

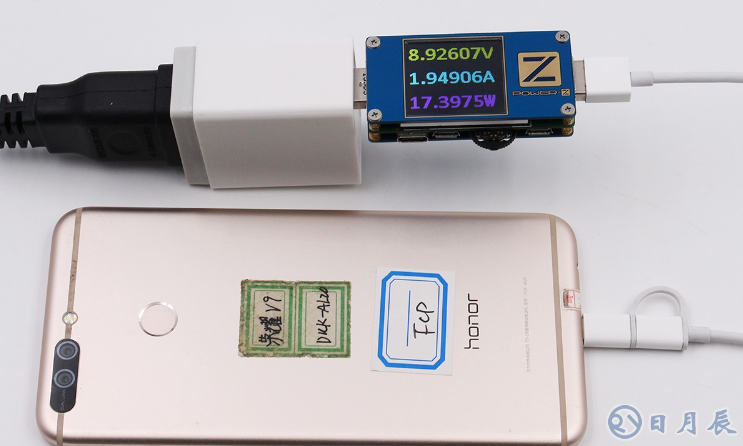

    华为荣耀V9(FCP协议)充电测试


    华为荣耀Magic(SCP协议)充电测试

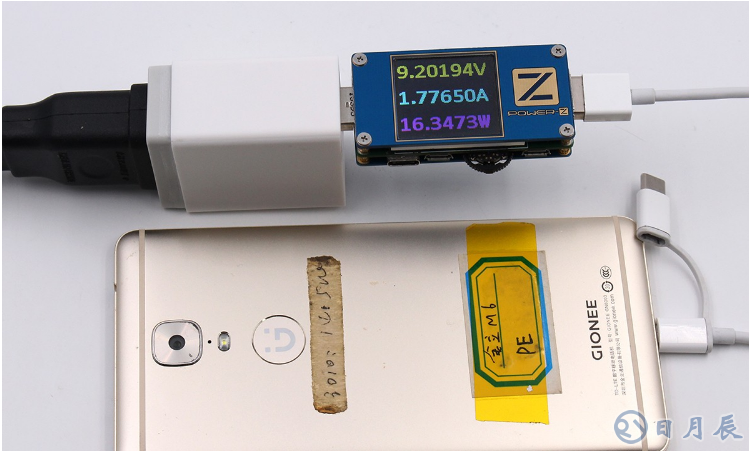

    金立M6手机(PE协议)充电测试

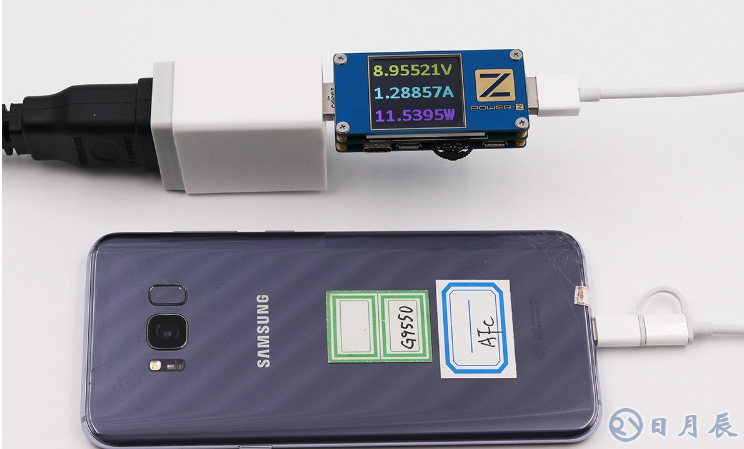

    三星 S8+手机(AFC协议)充电测试
