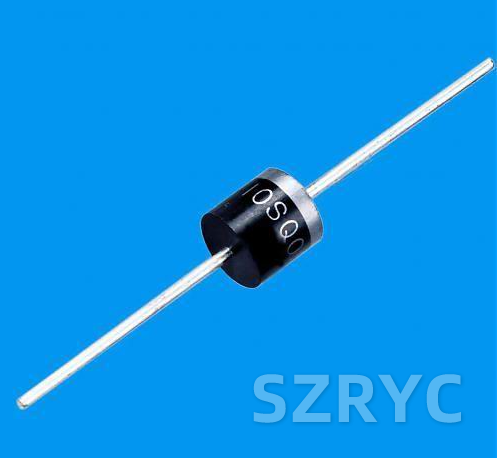

10SQ045是采用R-6封装。
以下是10SQ045肖特基二极管的一些主要参数以及应用场景:
主要参数:
1. 封装类型:R-6(轴向引线封装)
2. 最大反向电压(Vr):45V
3. 最大正向电流(If):10A(平均整流电流)
4. 正向压降(Vf):约0.55V(在10A电流时)
5. 最大反向恢复时间(trr):通常小于50ns(纳秒)
6. 最大工作温度范围:-55℃至150℃
典型应用:
1. 开关电源:10SQ045可以作为开关电源中的整流器、输出滤波器或自举电路中的二极管。由于其较低的正向压降和快速切换速度,10SQ045有助于提高开关电源的效率。
2. 直流-直流转换器(DC-DC):在降压、升压和反相DC-DC转换器中,10SQ045可以作为自由轮盘二极管。其快速切换速度有助于减小输出纹波电压,降低EMI(电磁干扰)。
3. 电池充电器:在电池充电器中,10SQ045可以作为整流器或保护二极管。其较低的正向压降有助于减小能量损失,提高充电效率。
4. 太阳能光伏系统:在太阳能光伏系统中,10SQ045可以作为旁路二极管,防止电池板之间的电流反向流动,提高系统效率。
5. 电机驱动:在电机驱动电路中,10SQ045可以作为自由轮盘二极管,减小电机停止时的反向电压冲击。
这些仅仅是10SQ045肖特基二极管的一些典型应用,实际上,它可以应用于许多其他需要快速切换和低压降二极管的场合。需要更多的了解产品请联系日月辰公司
