    汽车转向灯控制电路设计
  • 汽车转向灯控制电路设计
  • 来源:  发布日期: 2022-09-15  浏览次数: 108

    01简单介绍

    今天要设计汽车尾灯(转向灯)电路效果如下图所示:

    即当汽车进行转弯时,司机打开转向灯,尾灯会根据转向依次被点亮,经过一定的间隔后,再全部被消灭。最后不停地重复,直到司机关闭转向灯。

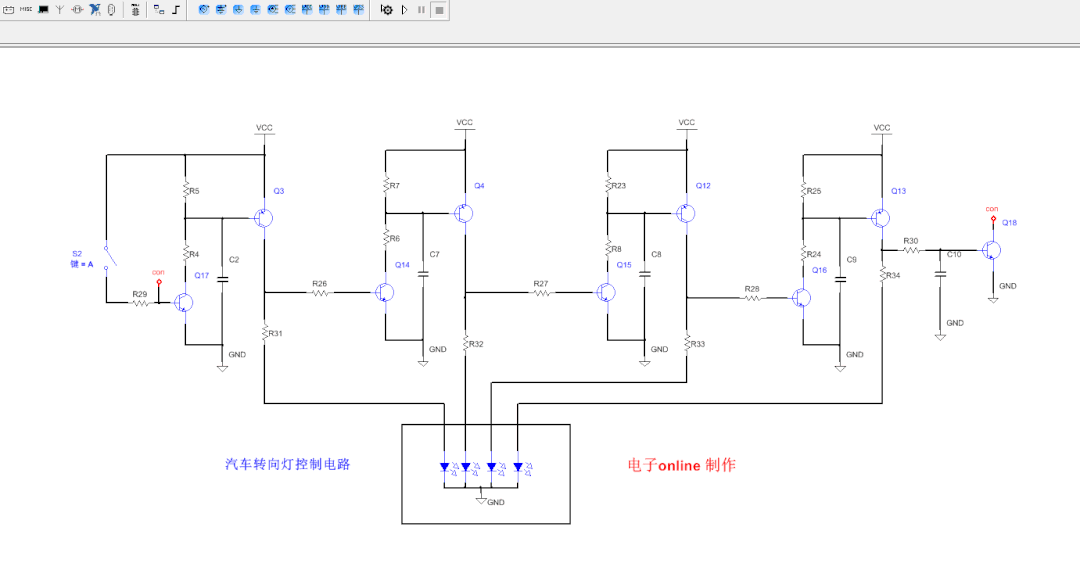

    该效果可由以下电路实现:

    47364ab8-342a-11ed-ba43-dac502259ad0

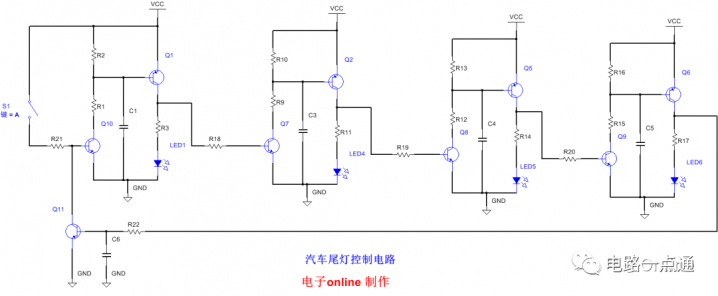

    完整电路图:

    476216f2-342a-11ed-ba43-dac502259ad0

    02电路设计要点

    延时电路的要点主要有两个:

    一、当转向开关被按下时,LED需要逐个亮起;

    二、LED被逐个点亮的过程具有重复性。

    03效果展示

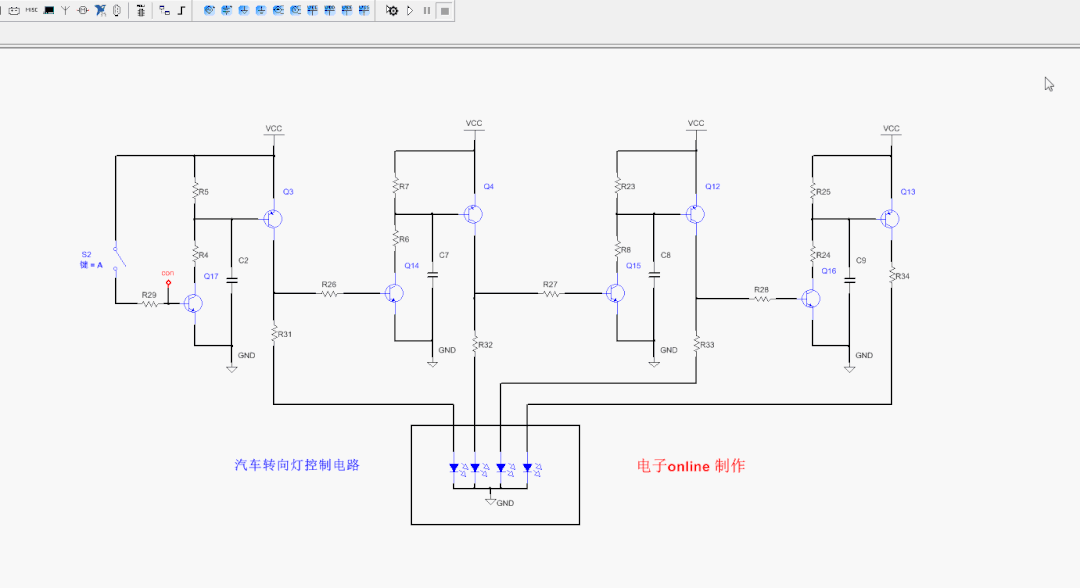

    一、当转向开关被按下时,LED需要逐个亮起;

    4776fc02-342a-11ed-ba43-dac502259ad0

    二、LED被逐个点亮的过程具有重复性。

    04工作原理

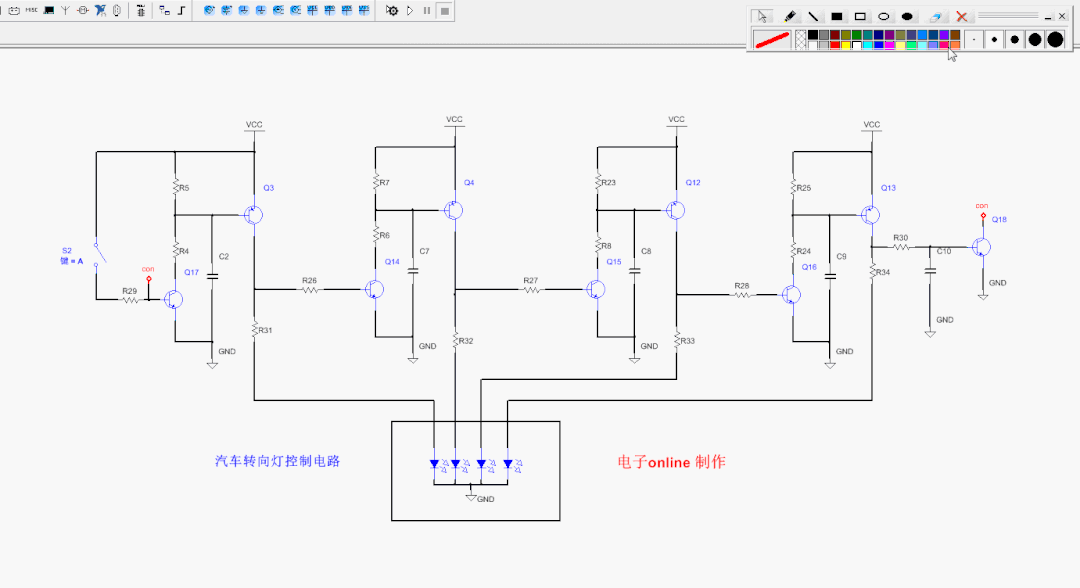

    一、电路中的控制LED电源的是PNP三极管(Q3/Q4/Q12/Q13),其导通的条件是对应的NPN三极管需要导通。

    在司机没有按下转向灯的情况下,NPN没基极电流Ib,所以NPN不导通,对应的PNP也不会导通,所以转向灯开关不按下,灯不会亮。

    47881f3c-342a-11ed-ba43-dac502259ad0

    二、当转向开关被按下时,NPN流过Ib电流,所以NPN导通,此时PNP也会流过Ib电流,PNP也会导通。所以LED获得电压,从而被点亮。

    47ae9ae0-342a-11ed-ba43-dac502259ad0

    undefined

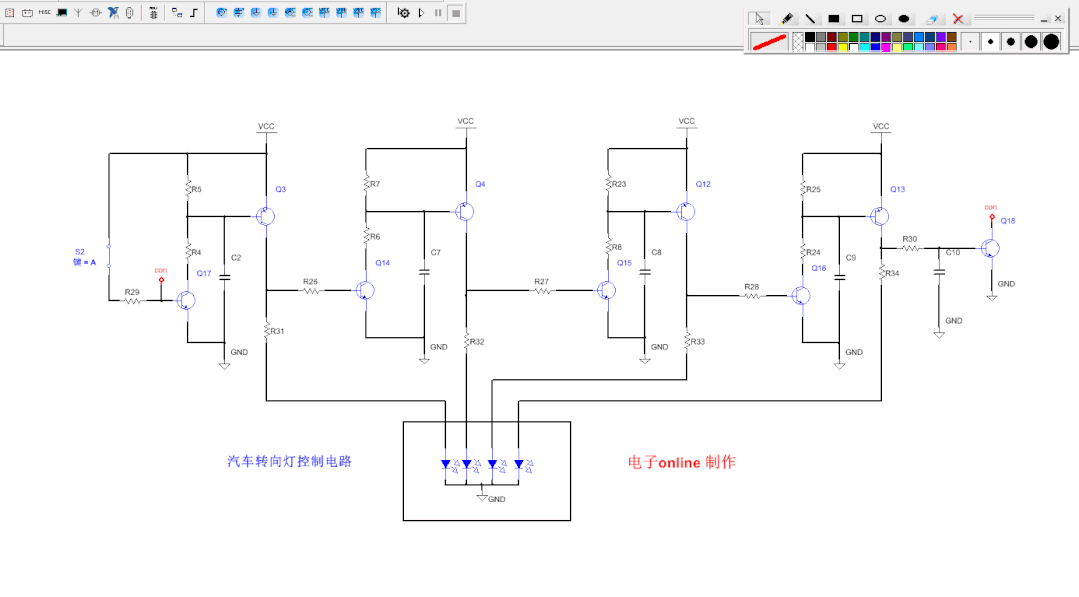

    三、当第一个Q3开通后,Q14就会流过Ib,所以Q14也会导通。但是由于C7的电压=Vcc,所以Q4必须要等C7的电压经过Q14释放后才会导通。从而实现了LED间具有一定的导通时间间隔。

    47d46842-342a-11ed-ba43-dac502259ad0

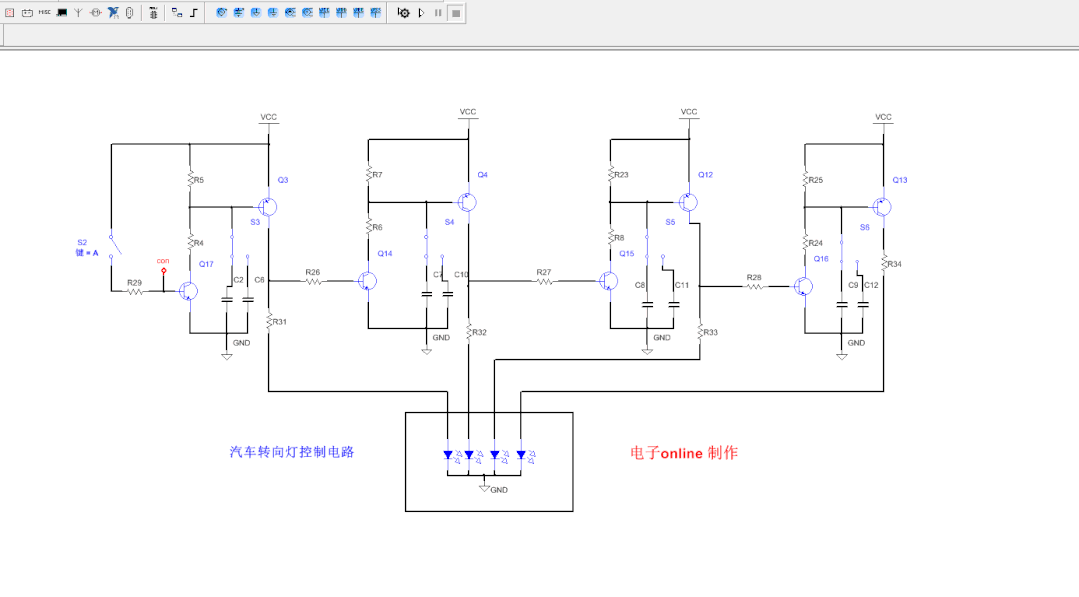

    四、剩下的两个LED的控制原理与第二个LED的控制原理相同。其LED的间隔导通时间可以通过设置电容大小来调节。

    47e959f0-342a-11ed-ba43-dac502259ad0

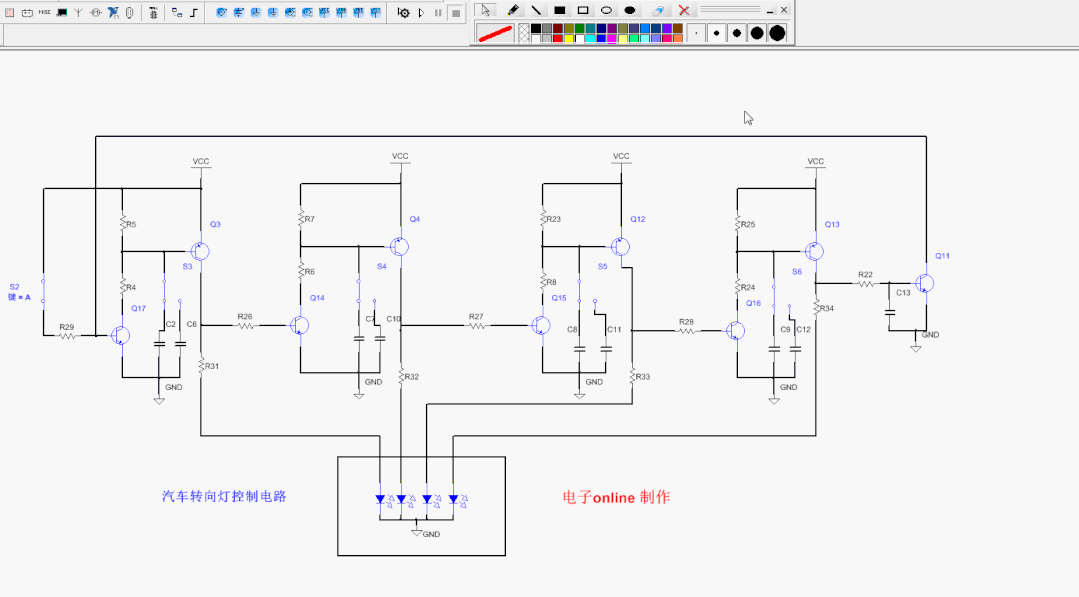

    五、最后是重复功能的实现。由于四个LED的控制信号是级联的,要想全部关闭,只需要把第一个LED电源给关了就可以。所以我们可以在最后一端加一个三极管电路来控制第一级的控制信号。

    48143c4c-342a-11ed-ba43-dac502259ad0

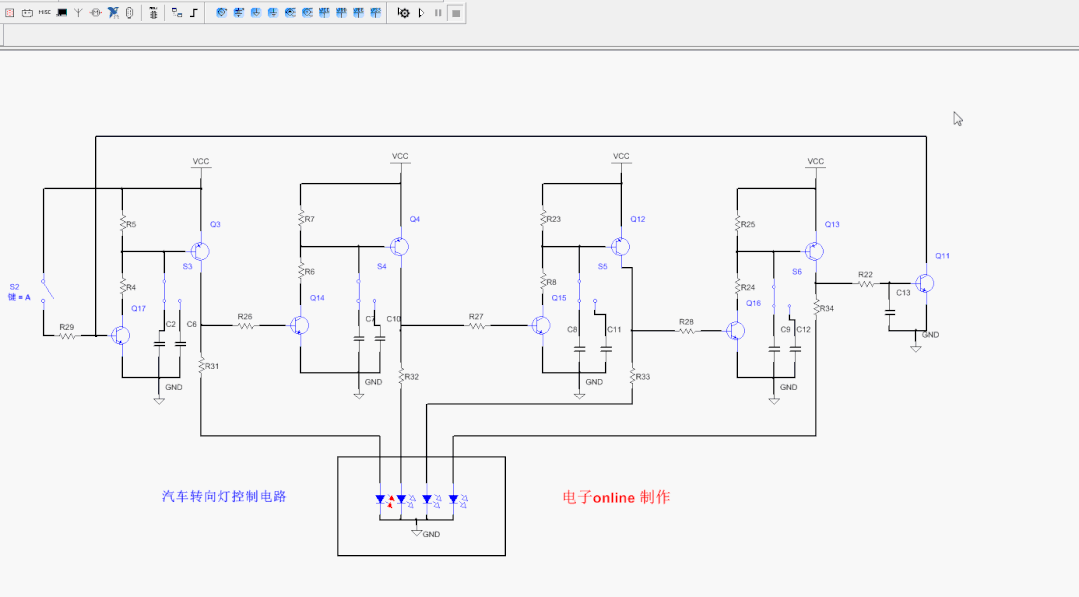

    六、重复时间的长短与电容C13的大小成正比。

    48351b9c-342a-11ed-ba43-dac502259ad0

    05总结

    该电路的工作逻辑较简单,整个电路可分为三部分:

    1、电源控制电路;2、时间控制电路;3、重复控制电路。

    以上电路都是利用了基本元器件的工作特性,如果你发现有不能够理解的地方,说明你的基础需要补补了。
