BP9833A是晶丰明源研发的一款非隔离驱动IC，主要应用于日光灯管系列驱动。价格便宜，方案简单，能够用很少的外围元件就实现输出恒流的一款驱动IC。
下面我们就来介绍下这块IC的技术参数和应用：为了更好的对IC性能更好的测试，我们设计了如下最实用的方案。也是最能体现和挖掘BP9833A 驱动IC性能设计。

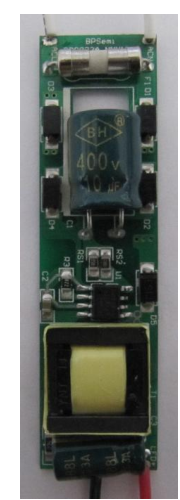

  总元件数少，成本低

1.  设计 规格

1.1 输入规格

  输入电压： 90Vac~265Vac

  输入频率： 47Hz~63Hz

1.2 输出规格

  输出电压： 36V~76V

  输出电流： 240mA

2.  评估 结果

2.1 电气 性能 测试结果

  效率： 92.3%（220Vac，满载）

  线性调整率： ±0.8%（132Vac~265Vac，满载）

  负载调整率： ±0.6%（220Vac，Vo：36V~76V）

2.2 保护功能 测试结果

  短路保护 OK
如下为原理图：

BOM清单材料表

NO.  器件名称  参数描述  用量  单位  位号

1  贴片电阻  0805-1.5R-1%  1  Pcs  RS1

2  贴片电阻  0805-1.8R-1%  1  Pcs  RS2

3  贴片电阻  1206-270K-5%  2  Pcs  R1，R2

4  贴片电阻  0805-8.2K-5%  1  Pcs  R3

5  贴片电阻  1206-1.0M-5%  1  Pcs  R4

6  贴片电容  0805-X7R-2.2uF-10%-025V  1  Pcs  C2

7  贴片二极管  M7-1A-1000V-SMA  4  Pcs  D1,D2,D3,D4

8  贴片二极管  ES1J-1A-600V--SMA  1  Pcs  D5

9  芯片  BP9833A  1  Pcs  U1

10  保险丝  1A-250V-3.6*10 1  Pcs  F1

11  电解电容  10uF-400V-105℃-10*17  1  Pcs  C1

12  电解电容  2.2uF-400V-105℃-6*13  1  Pcs  C3

13  变压器  1.5mH-EPC13  1  Pcs  T1

14  线材  26AWG-UL3239-3KV-150℃-66mm-白色  2  Pcs  ACL, ACN

15  线材  26AWG-UL3239-3KV-150℃-66mm-黑色  1  Pcs  LED-

16  线材  26AWG-UL3239-3KV-150℃-66mm-红色  1  Pcs  LED+

17  PCB  PCB-FR4-63mm*17mm*1.2mm  1  Pcs  PCB
变压器采用EPC13，设计参数如下：
EPC13  1.5mH   5+5

	脚位	线径	匝数	电感量	磁芯	骨架
主绕组P	5脚→1脚	0.21mm	227Ts	1.5mH±5%	EPC13	胶木



备注：2、3、4、6、7、8脚全部剪掉。
EPC13  1.5mH   5+5

	脚位	线径	匝数	电感量	磁芯	骨架
主绕组P	5脚→1脚	0.21mm	227Ts	1.5mH±5%	EPC13	胶木



备注：2、3、4、6、7、8脚全部剪掉。

详细测试参数如下：



 效率

带载（Vo）

效率（%）

90Vac  110Vac  132Vac  176Vac  220Vac  265Vac

76V  88.5  90.7  91.9  92.0  92.3  91.6

66V  89.0  90.8  91.5  92.2  91.5  91.3

56V  89.2  90.5  91.1  91.4  90.8  90.6

46V  88.6  90.0  90.5  89.9  89.5  88.7

36V  88.0  89.0  89.2  89.3  88.6  87.0
温升测试如下：

讲到这里，整个BP9833A的设计测试基本已经完成。希望能对各位带来帮助。
