  • 基于HT66F的蓝牙LED体脂秤 Beacon广播心率体脂秤方案
    基于HT66F的蓝牙LED体脂秤 Beacon广播心率体脂秤方案
  • 基于HT66F的蓝牙LED体脂秤 Beacon广播心率体脂秤方案
  • 来源:合泰HOLTEK  发布日期: 2021-11-05  浏览次数: 1,155
      • 蓝牙LED体脂秤

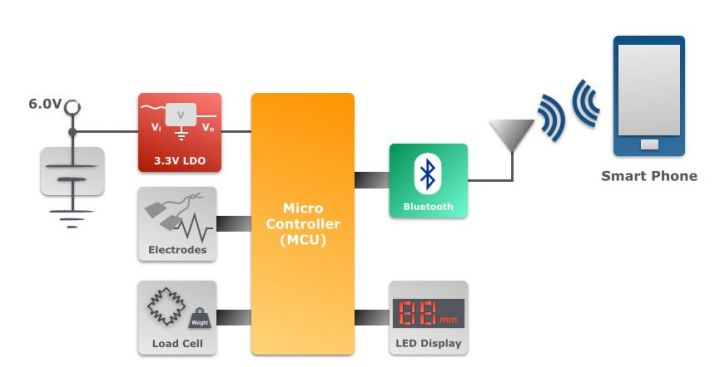

    pYYBAGGD2pmAU8P5AABmaPSzdkY523



    No.WAS-1723

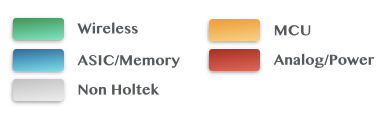

    color_block01





    应用领域

    蓝牙LED脂肪秤、体成份分析仪、体脂计等产品。

    秤重+体阻抗

    只需单颗IC加部份阻容元件即可完成秤重和体阻抗量测。

    蓝牙整合化方案

    与蓝牙IC高度整合,另有丰富的接口连接其他智能设备。

    • Body Fat Measurement Flash MCU( ❋ 本方案使用项目 Δ 其它相关产品 )
      Part Number VDD IO/ADC TIMER ROM/RAM/EEP CLOCK Interface Body Fat Others Package
    BH66F2650 2.2V~5.5V 28/24-bitx4 4 8K/256/64 2% HIRC SPI/I²C, UART,
    SPIA
    4-electrode LDO, LED Driver, Body
    Fat Measurement
    Function, MDU
    48LQFP
      BH66F2660 16K/1024/256
      HT45F75 2.2V~5.5V 27/20-bitx4 3 4K/256/64 4.8MHz
    9.6MHz HIRC
    14.4MHz
    SPI/I²C, UART 4-electrode LDO, LED Driver, Temp.
    Sensor, Body Fat
    Measurement Function
    48LQFP



    Holtek 推出整合高精度 24-bit Delta Sigma 型A/D和内建交流测脂电路的MCU,专为人体脂肪秤应用而设计的。方案包含四电极与八电极适用于蓝牙体脂计或其他需要测量体阻抗的应用场合。

    • 健康领域市场越发成熟,其中体成份、脂肪秤越来越被消费者接受,目前市场这类智能设备经常搭配智能手机一起使用。Holtek提供整合化的体脂量测、体重量测、蓝牙上网方案,使得整个方案在电路体积产品开发上更为简便。
      为了让您能快速完成产品开发,我们提供了方块图、电路图、PCB、零件表...等技术资料,请于本页面文件下载图示链接中取得相关技术信息。



    • Beacon广播心率体脂秤

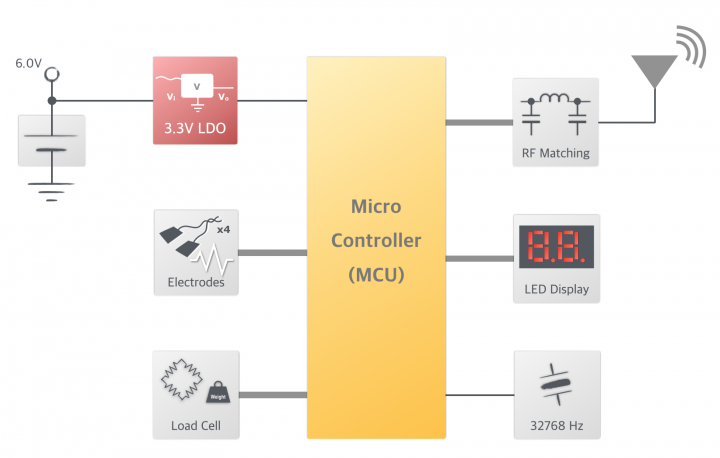

    WAS-199B_Block_Diagram_1500x884



    No.WAS-199B

    color_block01





    • BLE Beacon Body Fat Measurement Flash MCU( ❋ 本方案使用项目 Δ 其它相关产品 )
      Part Number VDD IO/ADC TIMER ROM/RAM/EEP CLOCK Interface BLE Data Rate BLE Output Power Others Package
    BH66F71662 2.2V~3.6V 17/24-bit×14 2 16KW/512B/64B 8MHz HIRC UART, SPI 1Mbps -10~+8dBm Body Fat
    Measurement,
    Sine Wave Generator
    46QFN
      BH66F71652 1 8KW/384B/32B

    应用领域

    蓝牙心率体脂秤、人体成分分析仪、生物阻抗分析仪等

    内建BIA AFE线路

    通过利用多频交流生物阻抗电路可测量出体成分和心率。

    内置Beacon广播蓝牙电路

    可实现与手机端通信,无需外挂蓝牙IC

    BH66F71662整合高精准度 24-bit Delta Sigma 型A/D、内建多频交流生物阻抗电路和Beacon广播蓝牙电路。
    BH66F71662利用多频交流生物阻抗电路和Holtek体脂算法计算出生物阻抗、人体成分、心率。内置Beacon广播蓝牙电路可实现与手机端通信。适用于蓝牙心率体脂秤,人体成分分析仪等其他需要称重、测量生物阻抗、心率、蓝牙通信的应用场合。
