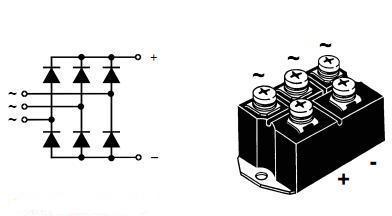

整流桥内部电路如图所示,是六只二极管串并联组成的,按测量单只二极管的方法分别测量每只二极管即可.
如用数字表,用测量二极管档,正向测量时会有压降显示,约700mV左右就正常,如压降很小就是击穿了,很大就是烧断了.反向应无压降显示,若有就是击穿了.
用指针表测量用电阻档,黑表棒接二极管正时一般有数百欧至数K的阻值,反测无穷大就好好的.如果正测反测电阻都小就是已经短路坏了，如果正测反测电阻都大就是已经开路坏了。
