FP7122 产品特性说明

1. 恒流输出：IC内部有快速回授机制，输出电流不受电感量、输入电压与输出 LED 电压影响。

2. 恒定电流纹波控制：FP7122会自动调整频率，使LED上的电流纹波固定在±25%。

3. Vin Pin 高压输入：VIN pin 可承受达100V的电压，不用接降压阻容，减少外部元件。

4. 线性调光功能：在 DIM PIN 输入电压0.25V~1.5V可控制输出20%~100%的LED电流

5. PWM调光功能：在DIM Pin输入PWM讯号，改变占空比可控制输出LED电流 0%~100%。

6. 短路保护和过温保护：可避免烧LED的情况。

7. LED电流计算公式：

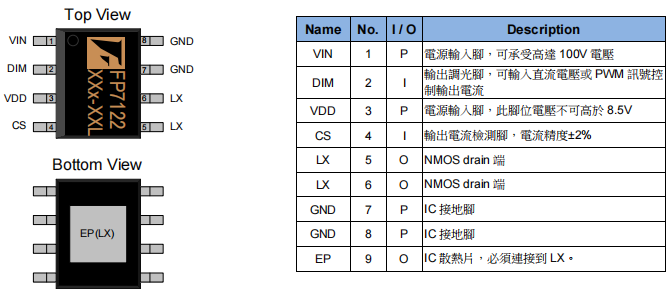

脚位说明

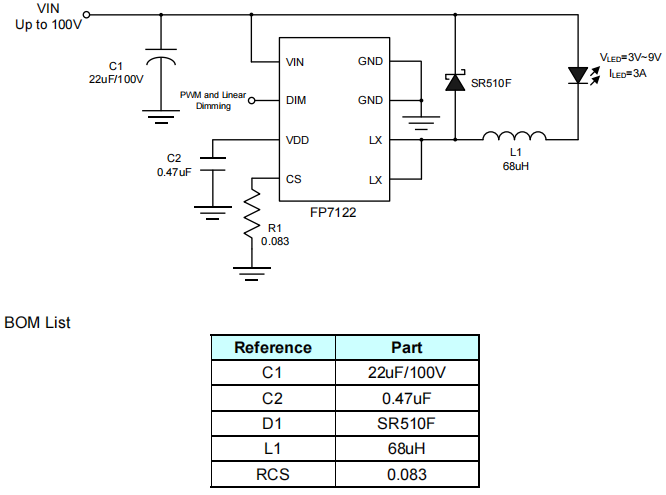

应用电路

输入范围：10.5V~100V  输出范围：LED = 3V~9V

※ 设定比较大电流时候请注意环境温度请勿过高，否则温度补偿会动作导致无法正常恒流输出。

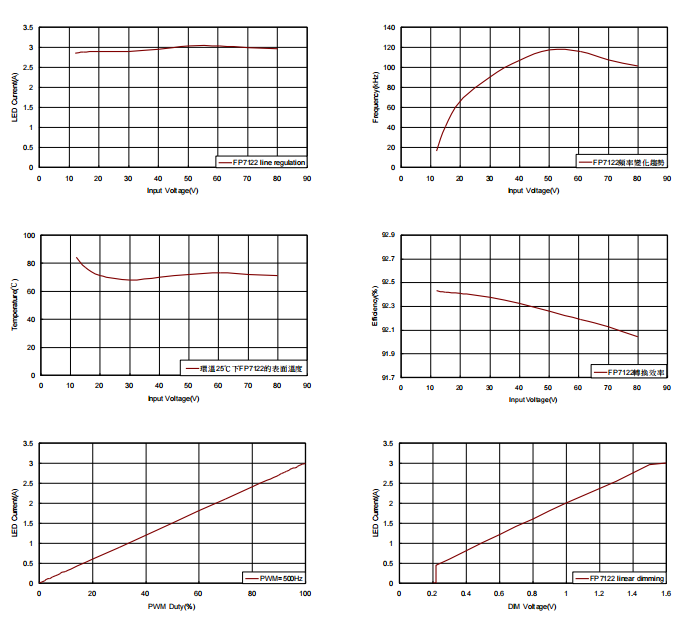

测试条件：测试电路如上页应用电路所示，LED=3串(9V)，LED电流=3A

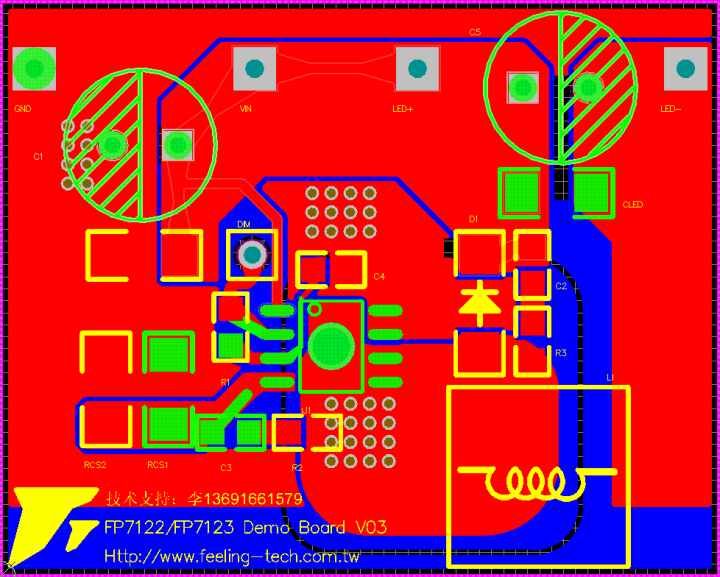

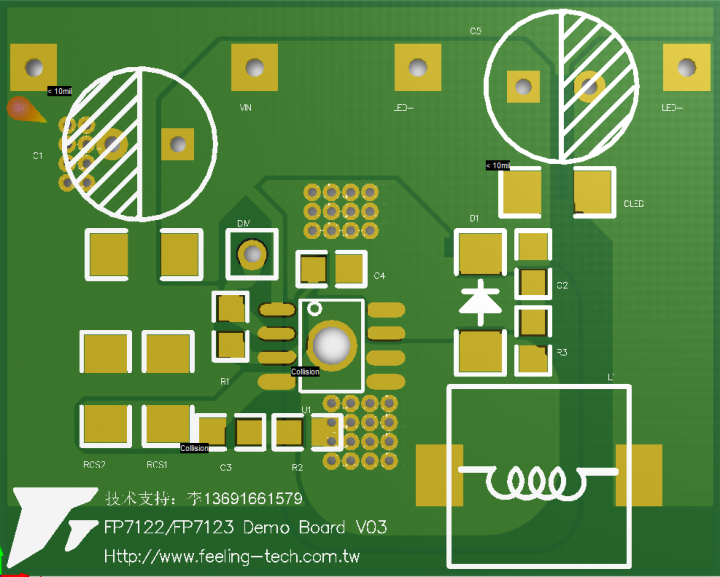

PCB Layout

注意事项：

1. CS pin与DIM pin 较为敏感，必须缩短走线，尽可能避开电感。

2. VDD 对地电容(C4)尽量靠近IC。

3. 输入电容(C1)的地尽量靠近电流设定电阻(RCS)的地。

4. PCB 板剩余空间建议都铺铜走地线，对抗噪声有比较好的效果。

5. 电感(L1)要避免靠近IC，以免干扰IC的电流侦测。

应用线路设计说明

1. 最大占空比

FP7122 输出TON最大值是55us，TOFF最小值是0.6us，所以IC可最大工作占空比是98.9%，可是实际应用上需考虑电感上的DCR、MOS的内阻RON、二级管的压降VD与输入线的线损RL，依电感公式可推导出以下算式以供参考：

※ 以上算式忽略线损RL

※ VREF是IC 的参考电压0.25V

※ 从以上公式可得知电感的DCR、MOS的RON与二级管压降VD都会降低IC可工作大的占空比

2. 电流精度

FP7122 采用平均电流检测方式，对于电感变化与输入电压变化都可以稳定的恒流输出，  需注意IC有TON最小值的限制，当IC工作的TON低于最小值(1us)电流精度会开始失准，只要把电感量放大就可以解决问题。TON计算参考上述算式。

3. 温度补偿

FP7122 内部有做温度补偿的功能，当温度达 130℃温度补偿功能启动，会把输出电流降为40%，温度如果继续升高到170℃再启动过温保护，过温保护功能会把 IC 完全关断。设定比较大电流时候请注意环境温度请勿过高，否则温度补偿会动作导致无法正常恒流输出。

4. 工作频率

FP7122 会随外部元件设定与输出电流调整出合适的工作频率，调整电感量可直接调整工作频率，一般建议操作在250kHz以下，工作频率计算可参考以下算式：

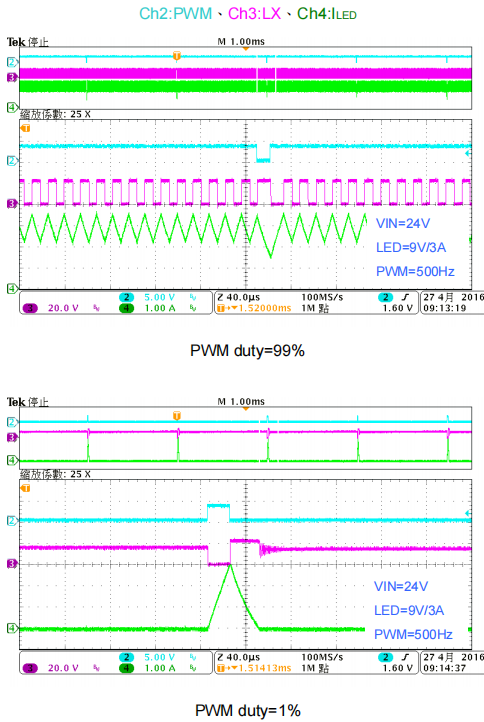

调光控制

FP7122 可输入 DC 电压与 PWM 讯号两种方式做调光，DC 调光范围是 0.25V~1.5V，可调整输出电流 20%~100%；PWM讯号调光时候建议频率设定在200Hz~20kHz，改变PWM占空比可调整输出电流 0%~100%。
