AD7606采集不到电压

我自己画了块板子，在上面使用AD7606的并行模式来采集传感器返回的模拟信号。在测试中，我将5V恒压接到ADC的V5通道上，发现采集到的数据不正确，然后我又更换了其他的电压，数据同样不正确，且变化没有规律性（DB［0:15］显示都类似图中所示），我抓出的波形显示这个芯片的一切控制信号都是正常的，同时我也测试了诸如REFIN/REFOUT、REGCAP和REFCAP等引脚的电压，均在datasheet中描述的范围内。最后我测试了AD7606芯片上直接连接对应V5通道的引脚，上面的电压也和我接的恒压电压相同，我很奇怪为什么采样不到正确的数据？

1. 首先确认AD7606购买渠道是从ADI官方渠道购买，确保质量

2. /STBY检查是否为高电平。

3. AD7606上电后，首先发送RESET 》 50ns的高脉冲，进行复位。

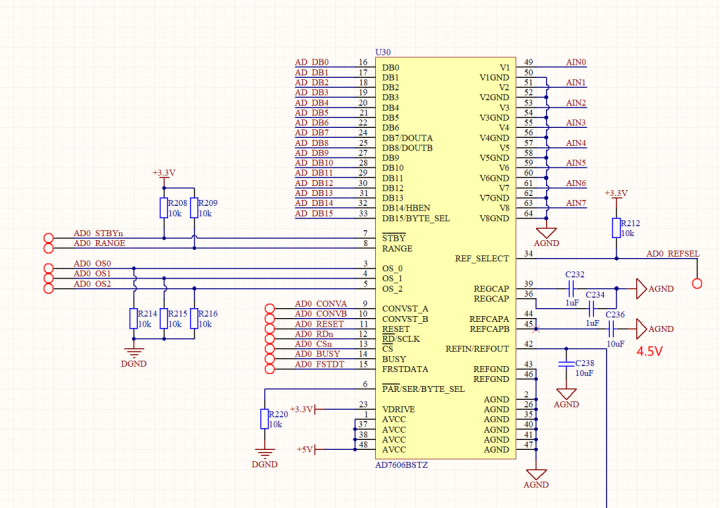

4. 请帖一张至少一个完整CONVST， BUSY， /CS， /RD的波形看看，以及AD7606原理图部分。

感谢回复！附图是在V5通道输入+5V电压的波形，Range设置为+-10V

1. AD7606是在官方渠道购买的；

2. /STBY确定是高电平；

3. 已经进行了复位操作；

4. 如附图所示

1. 用示波器探头检查所有DB［x］位是否真的一直为0 ？

2. 换一块板卡尝试一下

感谢！我发现了问题，因为我把两片AD7606的DB［0:15］连在了一起输出到fpga中，我本来想着可以分时复用这些数据线，但看来在读取其中一片AD7606的采样结果时，另一片AD7606的DB口对它产生了影响，导致高电平输出只有1V左右。请问有什么办法可以解决这个问题？除了重新设计电路把两片AD7606的DB口分开接到fpga中。2片AD7606 用不同的/CS分时选通读数，就可以了。

感谢！还有一个疑问，就是上电多久后给reset信号比较合适呢？比如用内部参考电压的话，是需要等至少30ms吗？上电电压达到预定的幅度后，即可发reset信号。
