搭载高精度CC/CV原边检测PWM开关的方案

发布日期： 2021-08-30 浏览次数： 1,342

电源适配器IC芯片的正确选择对于适配器来说有着至关重要的作用，关系到电源适配器的稳定性以及使用寿命，正确的选择电源适配器IC芯片不但可以延长产品的使用寿命，也可以减少产品的故障率，选择电源IC时，我们不仅要满足电路性能的要求，还需要考量产品的体积、重量、使用寿命以及成本问题。

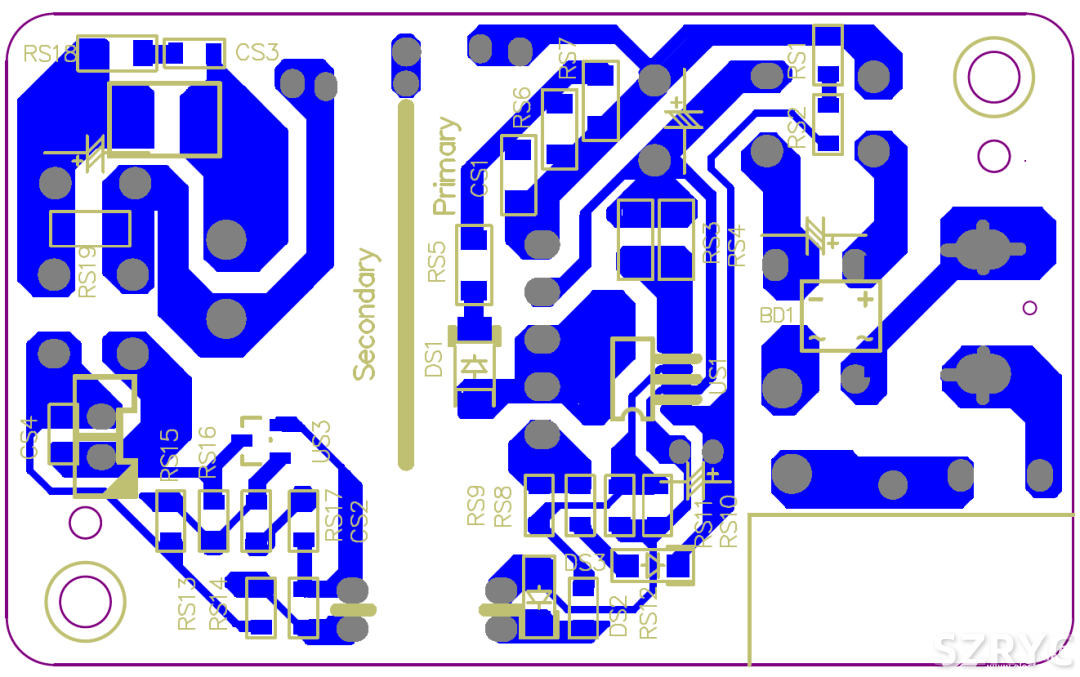

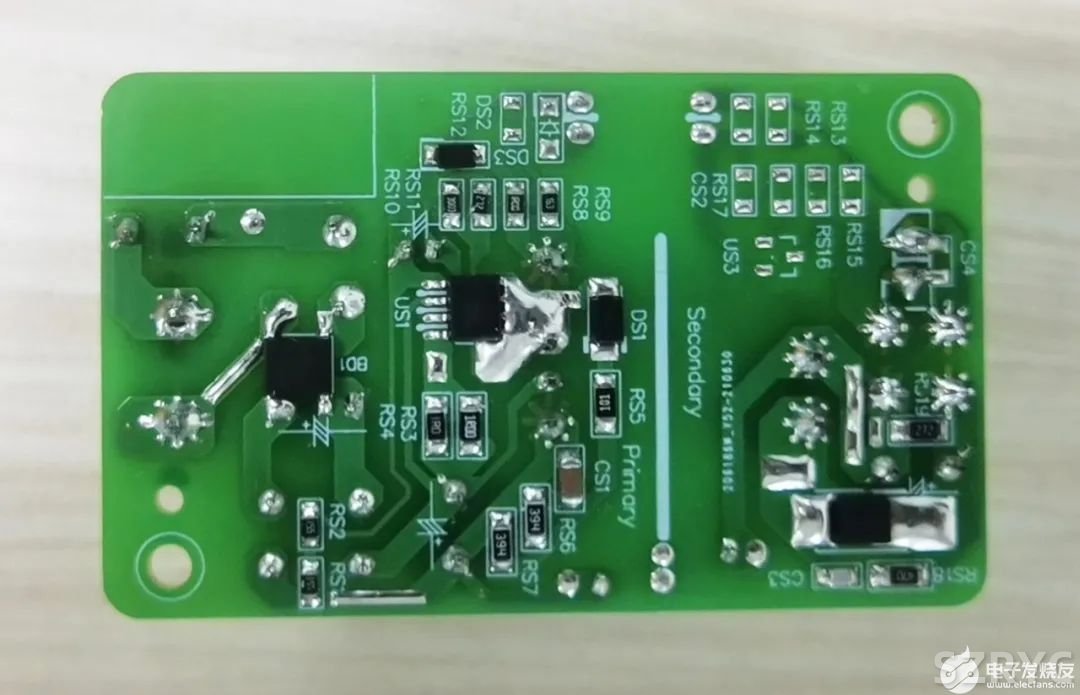

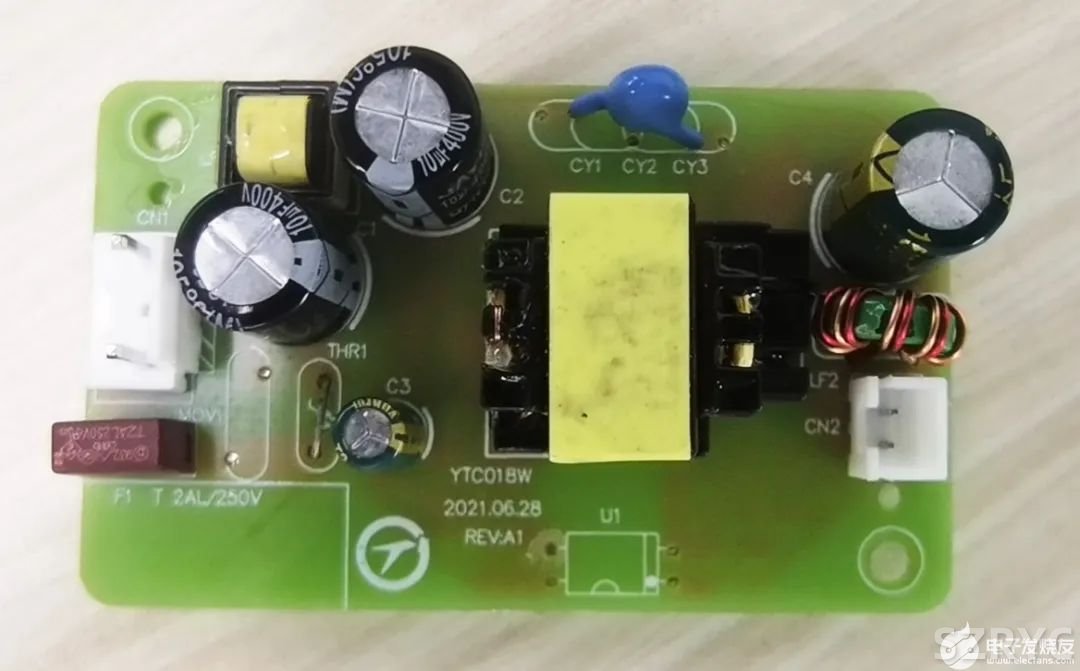

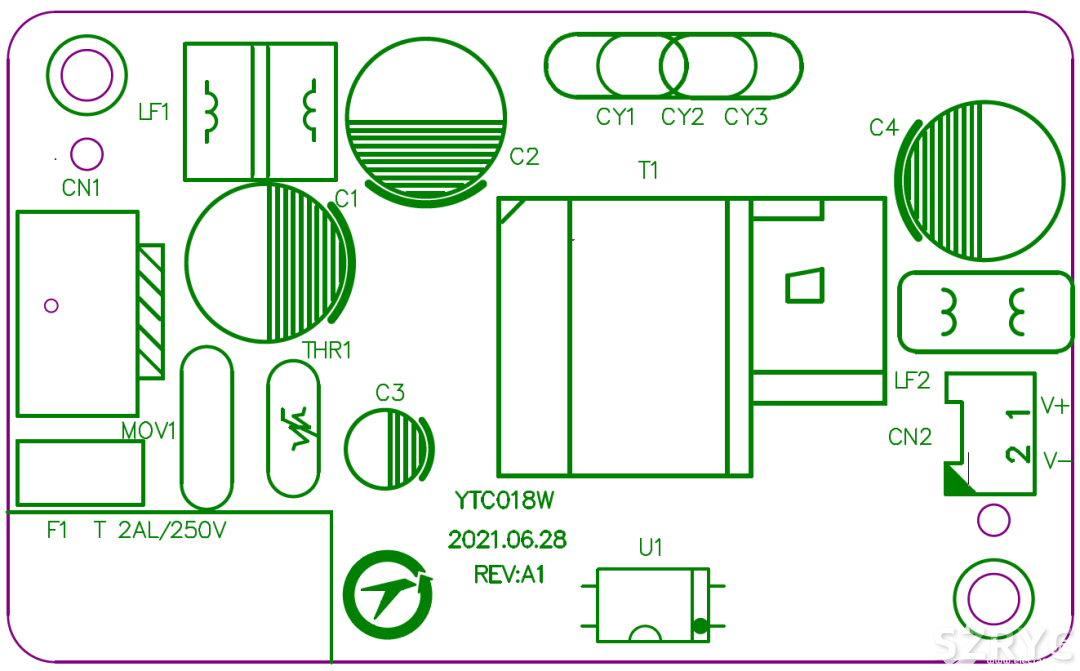

下面，小编给大家带来的是思睿达18W适配器解决方案，它究竟有什么过人之处呢？一起来看看吧~

思睿达18W适配器解决方案采用的IC：

CR6267SJ：高精度CC/CV原边检测PWM开关

CR6267SJ是一款高性能原边检测控制的PWM 开关，待机功耗小于75mW。CR6267SJ内部采用了多模式控制的效率均衡技术，用于优化芯片系统待机功耗和提升效率，同时采用了初级电感量补偿技术和内部集成的输出线电压补偿技术，保证了芯片在批量生产过程中CC/CV 输出精度，内置的全电压功率自适应补偿技术保证了系统在全电压范围（90Vac~264Vac）内输出恒定的功率。

CR6267SJ集成了多种功能和保护特性，包括欠压锁定（UVLO），VDD 过压保护（OVP），软启动，过温保护（OTP），逐周期电流限制（OCP），CS 引脚悬空保护，输出短路保护，内置前沿消隐电路，使得芯片具有更高的可靠性。

主要特点

●待机低于75mW

●原边检测拓扑结构，无需光耦和TL431

●全电压范围内高精度恒压和恒流输出

●可编程CC/CV模式控制

●采用多模式控制的效率均衡技术

●内置输出线电压补偿功能

●内置初级电感量偏差补偿功能

●内置全电压功率自适应补偿功能

●内置过温度保护功能

●内置CS开路保护功能

●内置输出短路保护功能

●内置前沿消隐

●VDD端过压保护和钳位保护

●逐周期过流保护

●4个引脚散热

●SOP-8L绿色封装

基本应用

●小功率电源适配器

●蜂窝电话充电器

●数码相机充电器

●电脑和服务器辅助电源

●替代线性调整器和RCC

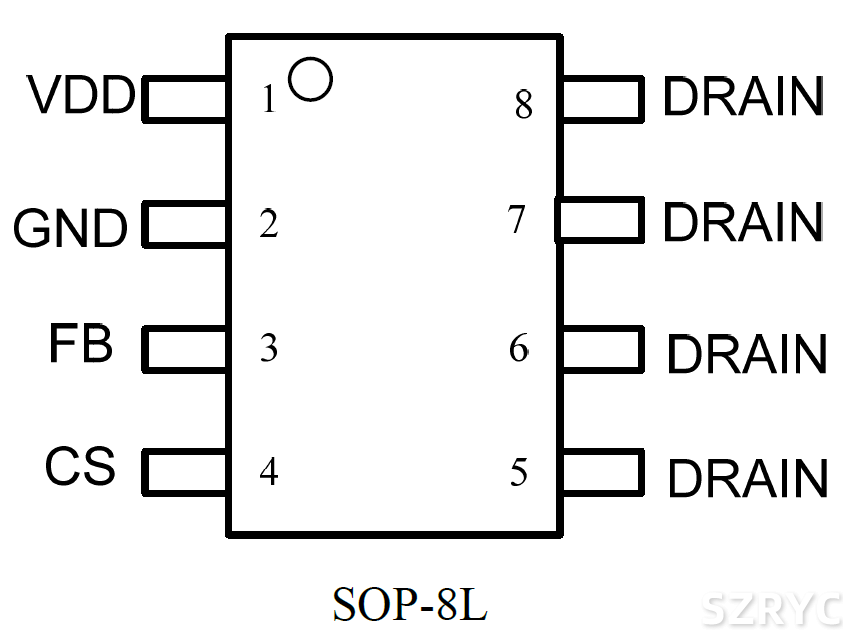

引脚分布

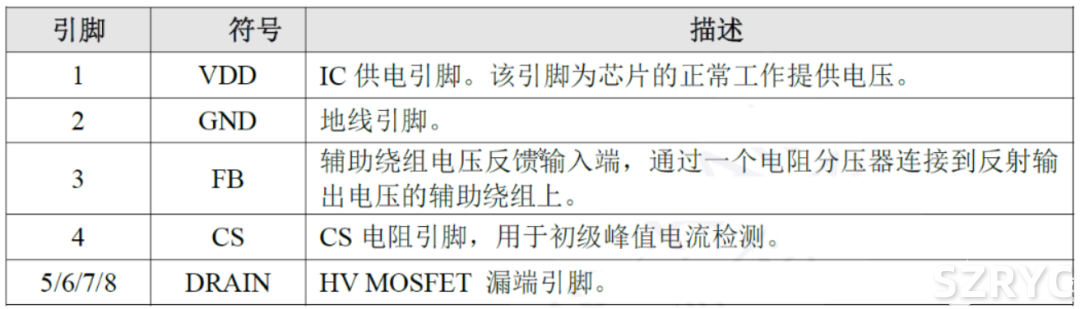

引脚描述

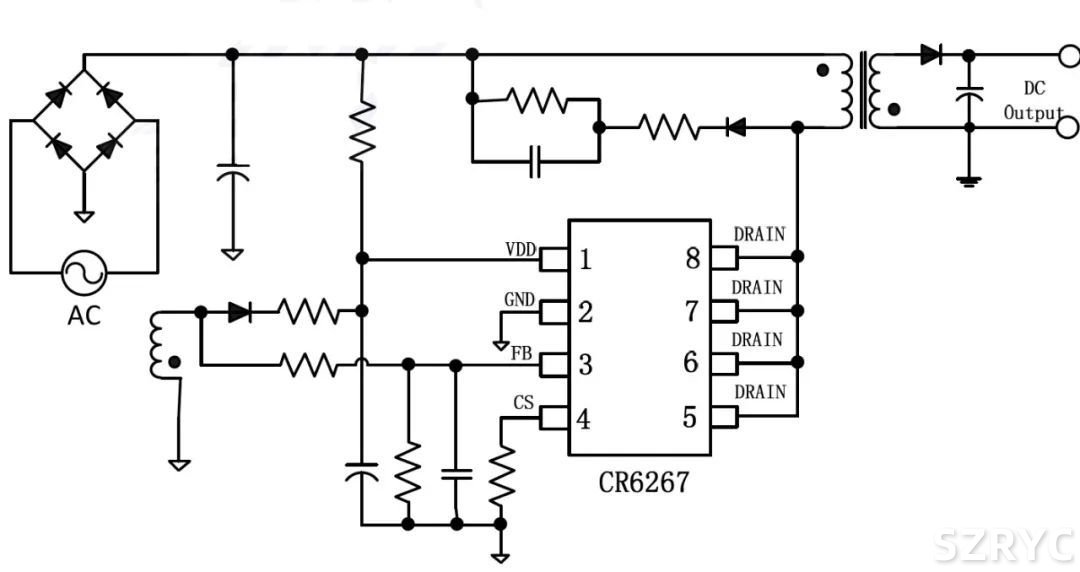

典型应用

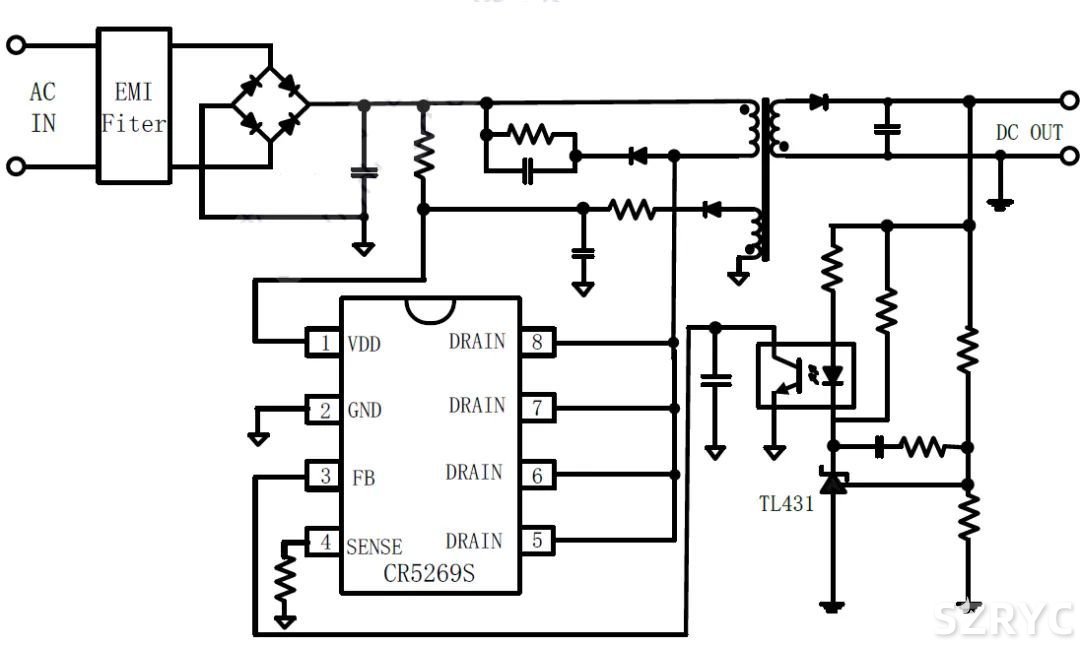

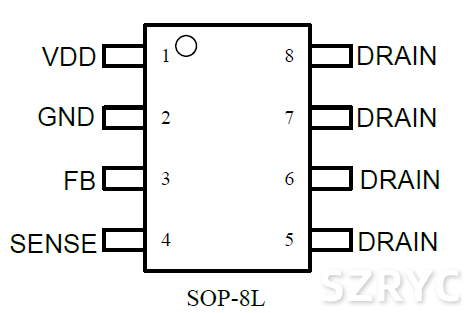

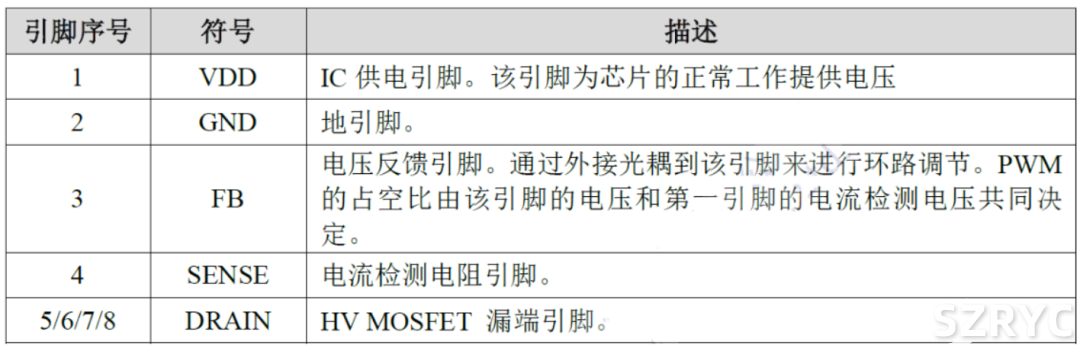

CR5269SSJ：高性能电流模式、副边检测PWM开关

CR5269SSJ是一款高性能的电流控制型PWM开关，全电压范围内待机功耗小于75mW，满足能效六标准。为了减少待机功耗和提升效率，CR5269SSJ集成了多种工作模式。随着负载的变化，CR5269SSJ可以工作在三种不同的模式，并且每种模式都做了优化。当负载很重时，系统工作在传统的PWM（脉冲宽度调制）模式。当负载变轻时，系统进入PFM（脉冲频率调制）模式。在PFM模式下，随着负载的逐渐变轻，开关频率也逐渐的减小。CR5269SSJ中独有的频率变换模块可以使开关频率平滑降低而不产生噪声。由于频率的降低，开关损耗也被有效的减小了。当负载继续降低而低于某一设定值时，系统进入PSM（跳频调制）模式。在PSM模式下，一些开关周期被跳过，这些周期内开关管完全关断，因此这种模式可进一步降低待机功耗。在上述的三种工作模式下，都集成了频率抖动功能，来提升系统的EMI特性。

芯片还集成了最大输出功率动态补偿模块，从而保证系统在全电压交流输入范围（90V~264V）内最大输出功率点恒定。

CR5269SSJ集成了多种功能和保护特性，包括欠压锁定（UVLO），VDD过压保护（OVP），软启动，过温保护（OTP），逐周期电流限制（OCP），过载保护（OLP），SENSE引脚悬空保护，GATE端箝位，前沿消隐等。

主要特点

●全电压范围待机低于75mW

●满足能效六级标准

●PSM模式降低待机功耗

●内置软启动

●良好的EMI特性

●零噪声工作

●典型65kHz开关频率

●电流模式控制

●内置斜坡补偿
