    直流DC电源端口浪涌保护方案
  • 直流DC电源端口浪涌保护方案
  •   发布日期: 2021-08-19  浏览次数: 3,466

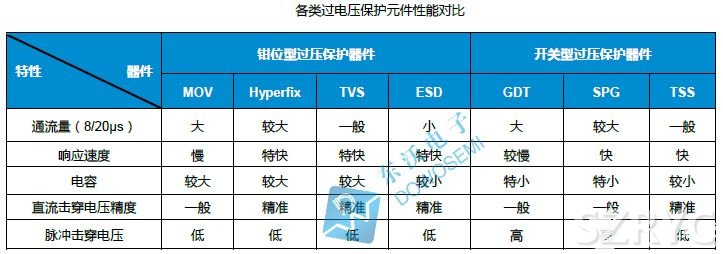

    之前分享过交流AC电源端口浪涌保护方案,接下来,电路保护器件厂家东沃电子DOWOSEMI要为大家分享的话题是:直流DC电源端口浪涌保护方案。一个理想的直流DC电源端口浪涌抑制方案,是要结合不同电路保护器件的优缺点来组合运用的,以压敏电阻、陶瓷气体放电管、TVS瞬态抑制二极管为例,其优缺点如下。

    直流DC电源端口浪涌保护方案



    压敏电阻MOV

    优点:响应速度较快、非线性特性好、通流量大、残压较低、无续流

    缺点:漏电流比较大、比较容易老化

    陶瓷气体放电管GDT

    优点:漏电流小、通流量大、绝缘电阻高

    缺点:响应速度慢、有续流、动作电压精度低、残压较高

    TVS瞬态抑制二极管

    优点:响应速度快、动作电压精度高、残压低、无续流

    缺点:通流量小、耐流能力差

    一直以来,在电源端口雷击或瞬态浪涌防护方案中,电子工程师会组合压敏电阻MOV、陶瓷气体放电管、TVS二极管、自恢复保险丝等电路保护器件一起使用。具体如何选用,详见直流DC电源端口浪涌设计方案图,如下:

    直流DC电源端口浪涌保护方案

    1)压敏电阻MOV保护方案:选用压敏电阻MOV做差模保护,此方案适用于小功率电源。具体型号,要根据应用及测试要求选型,详情咨询东沃电子技术人员。

    2)压敏电阻MOV加陶瓷气体放电管GDT保护方案:压敏电阻对地串一颗陶瓷气体放电管GDT,减缓压敏电阻MOV的老化问题。具体型号,要根据应用及测试要求选型,详情咨询东沃电子技术人员。

    3)两级保护方案:第一级采用压敏电阻MOV串联陶瓷气体放电管GDT吸收较大的浪涌;第二级选用TVS瞬态抑制二极管对残压进一步的吸收。退耦器件(电阻、功率电感、自恢复保险丝等等)需要根据线路电流大小来选择。这个两级相互配合的电路保护方案设计,能够起到一个很好的保护效果作用。具体型号,要根据应用及测试要求选型!
