  • 三极管电路大家一起来分析到底有何区别
    三极管电路大家一起来分析到底有何区别
  • 三极管电路大家一起来分析到底有何区别
  •   发布日期: 2021-08-16  浏览次数: 1,223

    这几个三极管电路只有一个差别,那就是基极下拉电阻大小的不同,但是实际使用过程中到底哪种合适呢?



    先看第一种

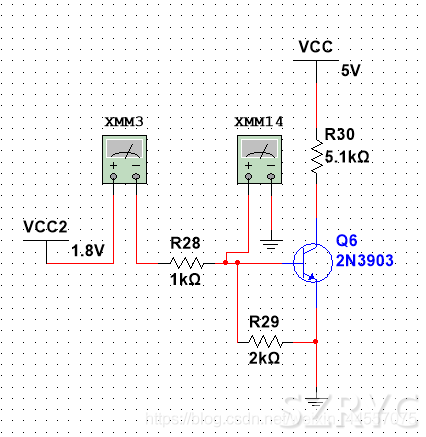

    一、R28=1K、R30=5.1K、R29=2K,VCC=5V、VCC2=1.8V,那么万用表XMM3上的电流和万用表XMM14上的电压为多大呢,下面看仿真截图:









    再看第二种

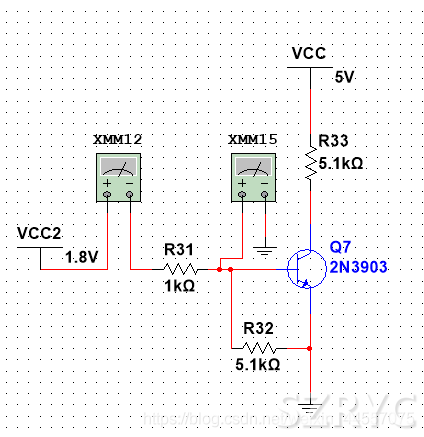

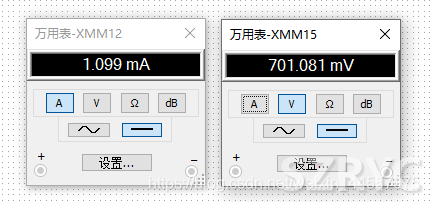

    一、R31=1K、R33=5.1K、R32=5.1K,VCC=5V、VCC2=1.8V,那么万用表XMM12上的电流和万用表XMM15上的电压为多大呢,下面看仿真截图:







    再看第三种

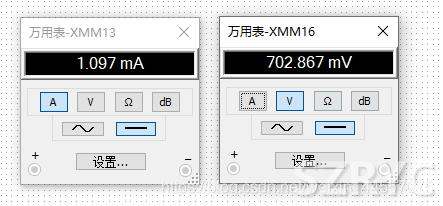

    一、R34=1K、R36=5.1K、R35=10K,VCC=5V、VCC2=1.8V,那么万用表XMM13上的电流和万用表XMM16上的电压为多大呢,下面看仿真截图:











    通过这几种电路可以看出基极下拉电阻对整个电路的影响并不是很大,那么是不是我们在使用时,就可以随意选一种了?
