CR6267SH

产品概述

CR6267SH是一款高性能原边检测控制的PWM开关，待机功耗小于75mW。CR6267SH内部采用了多模式控制的效率均衡技术，用于优化芯片系统待机功耗和提升效率，同时采用了初级电感量补偿技术和内部集成的输出线电压补偿技术，保证了芯片在批量生产过程中CC/CV 输出精度， 内置的全电压功率自适应补偿技术保证了系统在全电压范围（90Vac~264Vac）内输出恒定的功率。

CR6267SH集成了多种功能和保护特性，包括欠压锁定（UVLO），VDD 过压保护（OVP），软启动，过温保护（OTP），逐周期电流限制（OCP），CS 引脚悬空保护，输出短路保护，内置前沿消隐电路，使得芯片具有更高的可靠性。

主要特点

• 待机低于75mW

• 原边检测拓扑结构，无需光耦和TL431

• 全电压范围内高精度恒压和恒流输出

• 可编程CC/CV模式控制

• 采用多模式控制的效率均衡技术

• 内置输出线电压补偿功能

• 内置初级电感量偏差补偿功能

• 内置全电压功率自适应补偿功能

• 内置过温度保护功能

• 内置CS开路保护功能

• 内置输出短路保护功能

• 内置前沿消隐

• VDD端过压保护和钳位保护

• 逐周期过流保护

• 4个引脚散热

• SOP-8L绿色封装

基本应用

●小功率电源适配器

●蜂窝电话充电器

●数码相机充电器

引脚分布

本文图源：思睿达

引脚描述

典型应用

CR3006

产品概述

主要特点

• 同步整流可工作于DCM模式和QR模式

• 针对5V输出的电源系统进行了专门优化和设计

• 最高工作频率可以达到200kHz

• 检测变压器输出端绕组实现精确的同步整流控制

• 较低的工作电流和较高的系统效率，使系统更容易满足更高能效的要求

• 精简的外围电路

• SOP-8L 绿色封装

• 内置同步整流开关管

基本应用

●手机充电器

●小功率5V AC DC电源适配器

●低电压同步整流电路


注：实际应用最大功率必须保证足够的 Drain 散热面积，测试条件 40℃环境温度。增加散热面积或风冷来减小热阻可以获得更高的输出功率。

引脚分布


引脚描述


典型应用

输出接负端

输出接正端

测试报告

一、样机规格

输出电压5 V，输出负载2.4A。
修改参数：替换IC，R6改为24K，R8改为3.9K，R1、R2改为1.1R 1206。

二、基本电性参数


三、基本波形

XXX6255+XXX6905 90V/60HZ 满载输出纹波

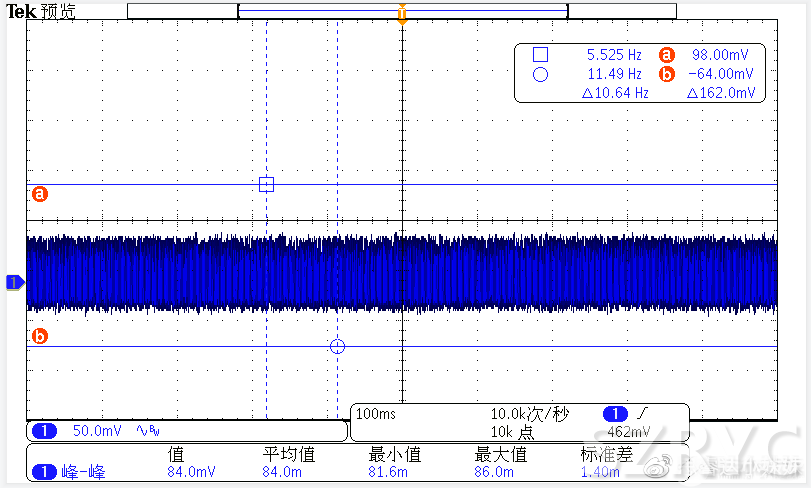

CR6267SH+CR3006 90V/60HZ 满载输出纹波

XXX6255+XXX6905 115V/60HZ输出纹波

CR6267SH+CR3006 115V/60HZ输出纹波

XXX6255+XXX6905 230V/50HZ输出纹波

CR6267SH+CR3006 230V/50HZ输出纹波

XXX6255+XXX6905 90V/60HZ CS波形

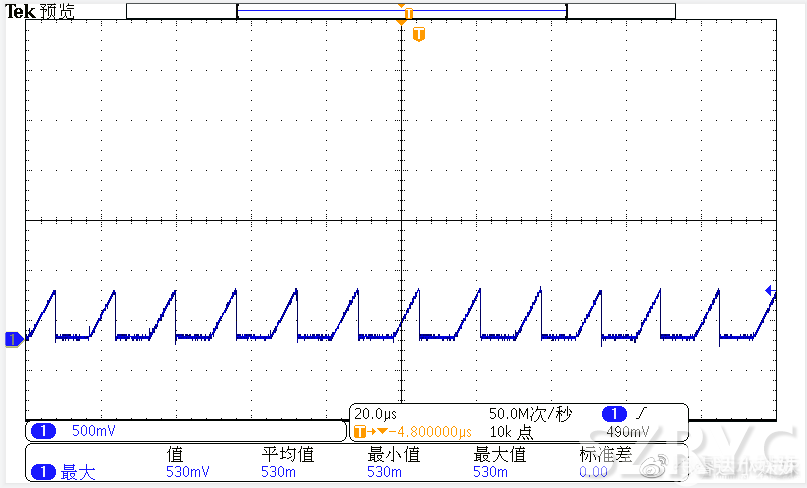

CR6267SH+CR3006 90V/60HZ CS波形

XXX6255+XXX6905 264V/50HZ MOS波形

CR6267SH+CR3006 264V/50HZ MOS波形

XXX6255+XXX6905 264V/50HZ CS波形

CR6267SH+CR3006 264V/50HZ CS波形

XXX6255+XXX6905 90V/650HZ FB短路波形

CR6267SH+CR3006 90V/650HZ FB短路波形

XXX6255+XXX6905 264V/650HZ FB短路波形

CR6267SH+CR3006 264V/650HZ FB短路波形

对比结果：电性基本一致。推荐选择思睿达主推的CR6267SH+CR3006产品
