    动态应变仪的原理及使用方法
  • 动态应变仪的原理及使用方法
  •   发布日期: 2019-09-16  浏览次数: 1,078

      动态应变仪原理

      一般也称电阻应变仪。有线应变仪、箔应变仪、半导体应变仪等。随着变形会发生电阻值变化的应变片按规定方向贴在试件表面,由于试件表面应变造成应变片的电阻值变化。人们用高灵敏度检流计测出电阻值的变化。并用此推得应变值的大小变化。应变仪广泛应用于材料的力学性能检测中,例如测定材料拉伸模量,就是用所加负荷和同时由贴在试件表面的应变片测出的应变值经计算而得。

      测量机械零件、构件或试样应变的仪器。在实验应力分析以及静力强度和动力强度的研究中,应变仪用来测量材料和结构的静、动态拉伸及压缩应变,也可测量材料和结构上任意点的应变。在机械工业中,它可用于测量透平叶片、锅炉结构或内燃机气缸的应力等。应变仪上如果配有相应的传感器,还可以测量力、质量、压力、位移、扭矩、振动、速度和加速度等物理量及其动态变化过程,也可用作非破坏性的应变测量和检查。

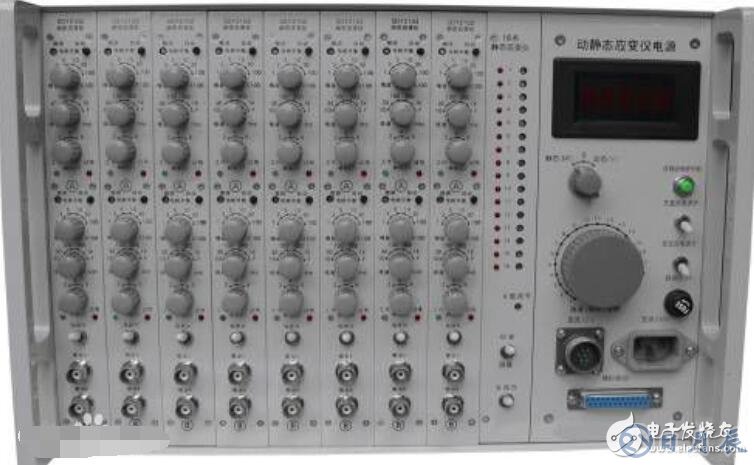

    动态应变仪的原理及使用方法

      动态应变仪的使用方法

      ① 仪器通电之前,先将桥盒接成全桥,把桥盒的航空插头插入通道的航空插座内,旋紧。

      注意:若选择直流供电时(通常仪器没有直流供电),交流供电开关必须置于“关”的位置。若选择交流供电时,直流供电必须置于“关”的位置。

      ② 使用220V 50Hz市电供电,电源线一端插入仪器电源插座,另一端接入市电,然后将电源后面板的电源开关置“开”,

      ③ 使用直流12V供电时,将直流电源线有插头的一端插入电源后面板直流12V插座,旋紧。另一端的“+”线接蓄电池的正极,“-”线接负极。直流电源开关置“开”,电源即接通。这时再将要使用的通道电源开关置于“开”,随即该通道的前面板的工作指示灯亮,进入工作状态。

      ④ 各通道的电源开关为省电而设置,在直流供电时更为重要。把不使用的通道的电源置于“关”的位置,再把桥盒的输入插头拔掉,这样该通道的±12V电源和桥压都被关掉了。

    动态应变仪的原理及使用方法

      动态应变仪性能优势

      1、本系列动态应变仪为自动调平衡应变仪,可使用交流220V和直流供电方式;可组合成多通道。

      2、每通道除了具备通用应变仪的性能外,还具有抗混滤波器,特别适合于在信号处理系统中做前置放大器使用。

      3、采用拔盘校准开关,准确清晰。

      4、频响宽,-3dB频响为DC~20kHz。

      5、具有电压输出端,独立调节输出幅度。

      6、自动修正输入电缆电阻变化导致桥压变化而引进的测量误差,具有带长电缆的能力。

      7、关键电路采用美国原装进口数据放大器。

      8、输出过流保护。

      9、测量精度高、噪声低,稳定可靠,抗干扰能力强。

      10、微机控制、数字显示转折频率,准确清晰。
