舵机原理简述!舵机PWM信号介绍

发布日期： 2019-01-03 浏览次数： 2,438

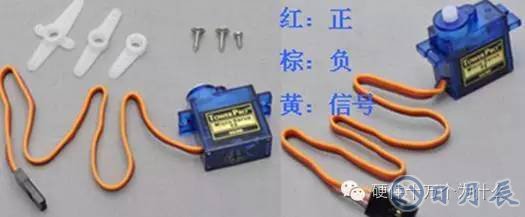

一、舵机原理简述

控制信号由接收机的通道进入信号调制芯片，获得直流偏置电压。它内部有一个基准电路，产生周期为20ms，宽度为1.5ms的基准信号，将获得的直流偏置电压与电位器的电压比较，获得电压差输出。最后，电压差的正负输出到电机驱动芯片决定电机的正反转。当电机转速一定时，通过级联减速齿轮带动电位器旋转，使得电压差为0，电机停止转动。

舵机的控制一般需要一个20ms左右的时基脉冲，该脉冲的高电平部分一般为0.5ms-2.5ms范围内的角度控制脉冲部分，总间隔为2ms。以180度角度伺服为例，那么对应的控制关系是这样的：

0.5ms--------------0度；

1.0ms------------45度；

1.5ms------------90度；

2.0ms-----------135度；

2.5ms-----------180度；

（1）舵机的追随特性

假设现在舵机稳定在A点，这时候CPU发出一个PWM信号，舵机全速由A点转向B点，在这个过程中需要一段时间，舵机才能运动到B点。

保持时间为Tｗ

当Tｗ≥△T时，舵机能够到达目标，并有剩余时间；

当Tｗ≤△T时，舵机不能到达目标；

理论上：当Tｗ=△T时，系统最连贯，而且舵机运动的最快。

实际过程中ｗ不尽相同，连贯运动时的极限△T比较难以计算出来。

当PWM信号以最小变化量即（1DIV=8us）依次变化时，舵机的分辨率最高，但是速度会减慢。

二、舵机PWM信号介绍

1．PWM信号的定义 PWM 信号为脉宽调制信号，其特点在于他的上升沿与下降沿之间的时间宽度。具体的时间宽窄协议参考下列讲述。我们目前使用的舵机主要依赖于模型行业的标准协议，随着机器人行业的渐渐独立，有些厂商已经推出全新的舵机协议，这些舵机只能应用于机器人行业，已经不能够应用于传统的模型上面了。目前舵机可能是这个过渡时期的产物，它采用传统的 PWM 协议，优缺点一目了然。优点是已经产业化，成本低，旋转角度大（目前所生产的都可达到 185 度）；缺点是控制比较复杂，毕竟采用 PWM 格式。但是它是一款数字型的舵机，其对 PWM 信号的要求较低：（1）不用随时接收指令，减少 CPU 的疲劳程度；（2）可以位置自锁、位置跟踪，这方面超越了普通的步进电机；

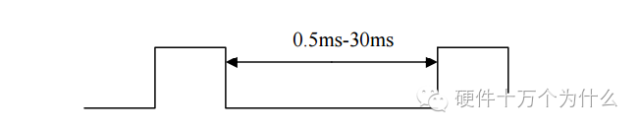

其 PWM 格式注意的几个要点：（1）上升沿最少为 0.5mS，为 0.5mS---2.5mS 之间；（2） HG14-M 数字舵机下降沿时间没要求，目前采用 0.5Ms 就行；也就是说 PWM 波形可以是一个周期 1mS 的标准方波；（3） HG0680 为塑料齿轮模拟舵机，其要求连续供给 PWM 信号；它也可以输入一个周期为 1mS 的标准方波，这时表现出来的跟随性能很好、很紧密。

2．PWM信号控制精度制定

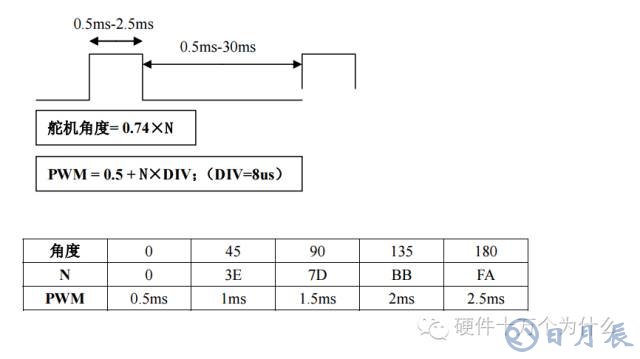

如果采用的是 8 位单片机AT89C52CPU，其数据分辨率为256，那么经过舵机极限参数实验，得到应该将其划分为 250 份。那么 0.5mS---2.5Ms 的宽度为 2mS = 2000uS。2000uS÷250=8uS，则：PWM 的控制精度为 8us。我们可以以 8uS 为单位递增控制舵机转动与定位。舵机可以转动 185 度，那么185 度÷250=0.74 度，则：舵机的控制精度为 0.74 度。

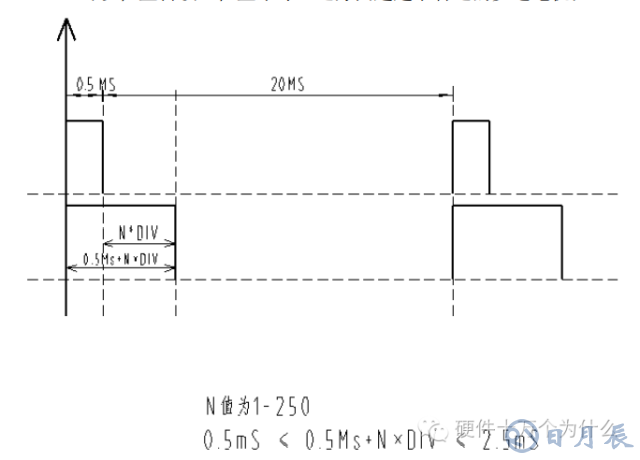

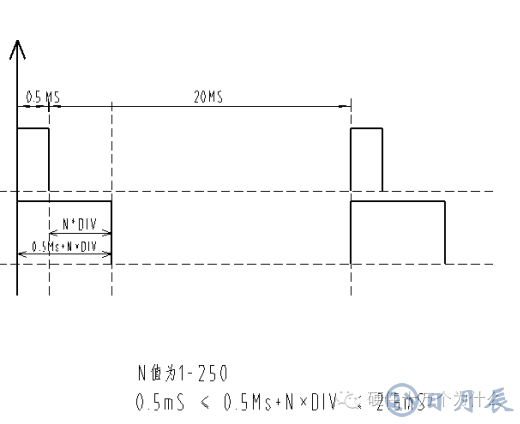

1 DIV = 8us ; 250DIV=2ms时基寄存器内的数值为：（#01H）01 ----（#0FAH）250。共 185 度，分为 250 个位置，每个位置叫 1DIV。则：185÷250 = 0.74 度 / DIV PWM 上升沿函数： 0.5ms + N×DIV 0us ≤ N×DIV ≤ 2ms 0.5ms ≤ 0.5ms+N×DIV ≤ 2.5ms

二．单舵机拖动及调速算法

1．舵机为随动机构（1）当其未转到目标位置时，将全速向目标位置转动。（2）当其到达目标位置时，将自动保持该位置。所以对于数字舵机而言，PWM 信号提供的是目标位置，跟踪运动要靠舵机本身。（3）像 HG0680 这样的模拟舵机需要时刻供给 PWM 信号，舵机自己不能锁定目标位置。所以我们的控制系统是一个目标规划系统。（1）HG14-M舵机的位置控制方法舵机的转角达到 185 度，由于采用 8 为 CPU 控制，所以控制精度最大为 256 份。目前经过实际测试和规划，分了 250 份。将 0—185° 分为 250 份，每份 0.74 度。控制所需的 PWM 宽度为 0.5ms—2.5ms，宽度 2ms。 2ms÷250=8us；所以得出：PWM 信号 = 1 度/8us；

（2）舵机的运动协议

运动时可以外接较大的转动负载，舵机输出扭矩较大，而且抗抖动性很好，电位器的线性度较高，达到极限位置时也不会偏离目标。

2、目标规划系统的特征

（1）舵机的追随特性

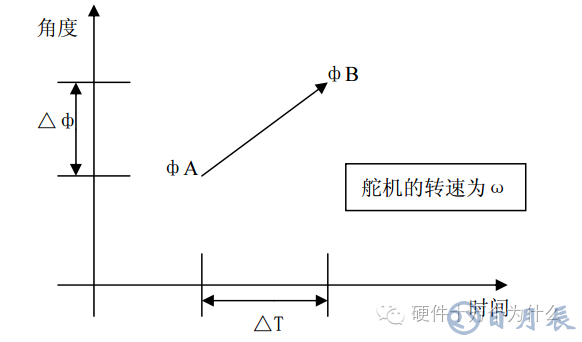

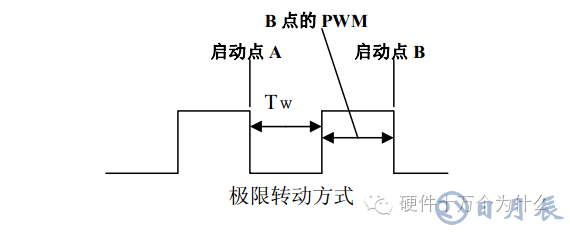

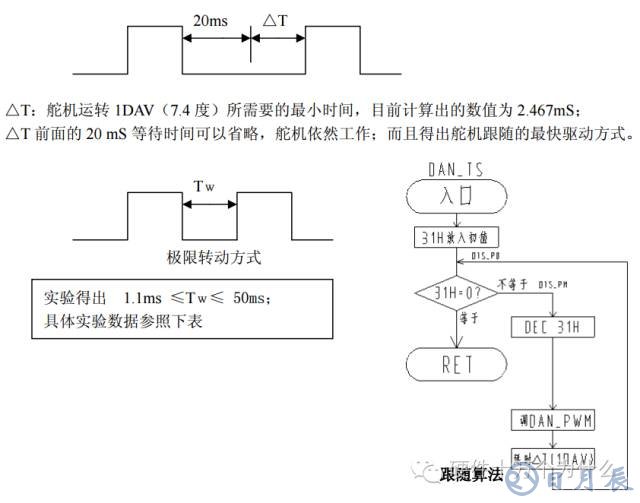

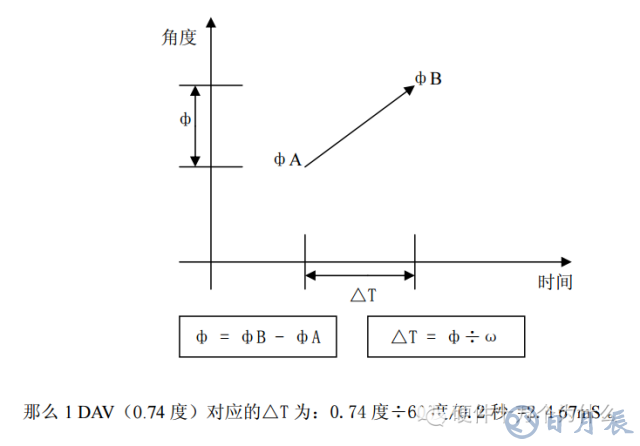

① 舵机稳定在 A 点不动； ② CPU 发出 B 点位置坐标的 PWM 信号； ③ 舵机全速由 A 点转向 B 点； △ф = фB - фA △T = △ф÷ω ④ CPU 发出 B 点 PWM 信号后，应该等待一段时间，利用此时间舵机才能转动至 B 点。那么，具体的保持（等待）时间如何来计算，如下讲解：令：保持时间为 Tｗ当 Tｗ≥△T 时，舵机能够到达目标，并有剩余时间；当 Tｗ≤△T 时，舵机不能到达目标；理论上：当 Tｗ=△T 时，系统最连贯，而且舵机运动的最快。实际过程中由于 2 个因素： ① 1 个机器人身上有多个舵机，负载个不相同，所以ω不同； ② 某个舵机在不同时刻的外界环境负载也不同，所以ω不同；则连贯运动时的极限△T 难以计算出来。目前采取的方法是经验选取ω值。

（2）舵机ω值测定舵机的ω值随时变化，所以只能测定一个平均值，或称出现概率最高的点。依据

① 厂商的经验值； ② 采用 HG14-M 具体进行测试；测试实验：

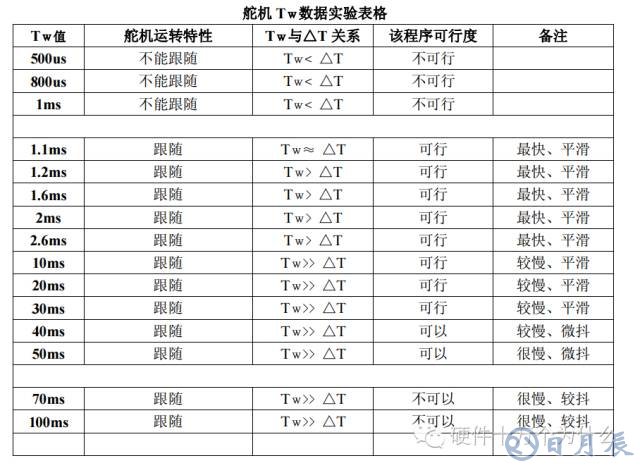

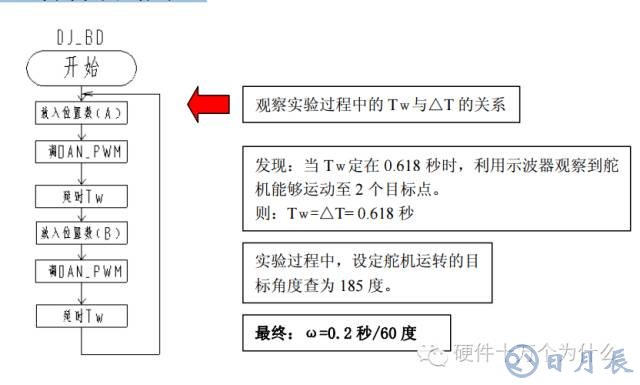

① 将 CPU 开通，并开始延时 Tｗ； ② 当延时 Tｗ到达后，观察舵机是否到达目标；测定时采用一段双摆程序，伴随示波器用肉眼观察 Tｗ与△T 的关系。（3）舵机ω值计算一般舵机定为 0.16--0.22 秒/60 度；取 0.2 秒/60 度＞＞ 1.2 秒/360 度＞＞ 0.617 秒/185 度则ω为 360 度/1.2 秒，2Π/1.2 秒 ω=300 度/秒那么 185 度转动的时间为 185 度÷360 度/1.2 秒 = 0.6167 秒。（4）采用双摆试验验证
