今天小编为大家整理了一些各类电气控制接线图、电子元件工作原理图，还有可控硅整流电路及负反馈调速装置原理等等，希望对大家的工作有所帮助，一起来了解一下吧。

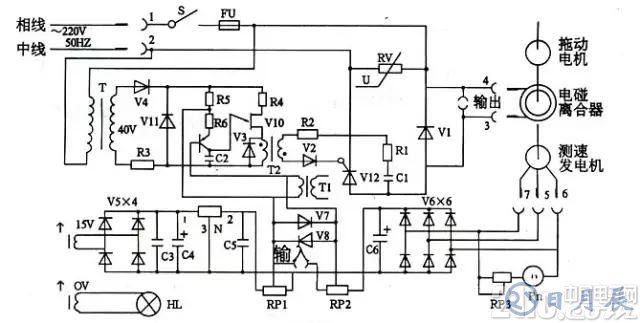

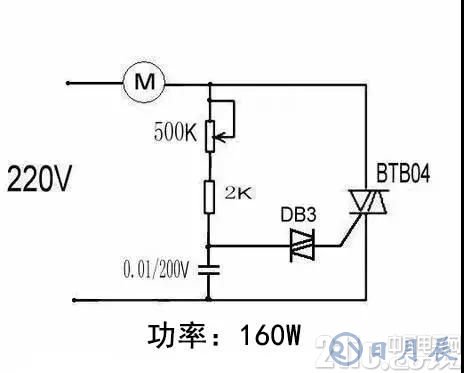

1、可控硅调速电路





2、电磁调速电机控制图

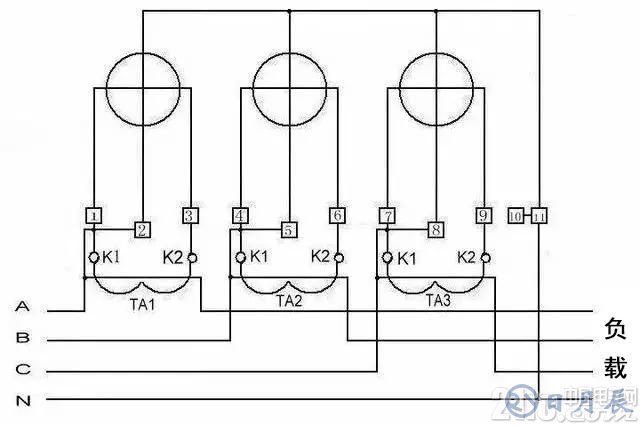

3、三相四线电度表互感器接线





4、能耗制动





5、顺序起动，逆序停止





6、锅炉水位探测装置

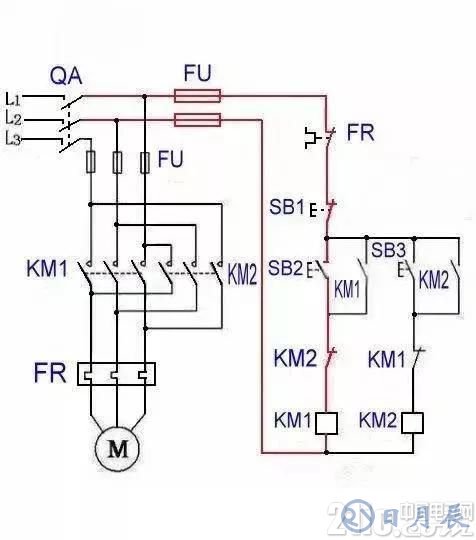

7、电机正反转控制电路

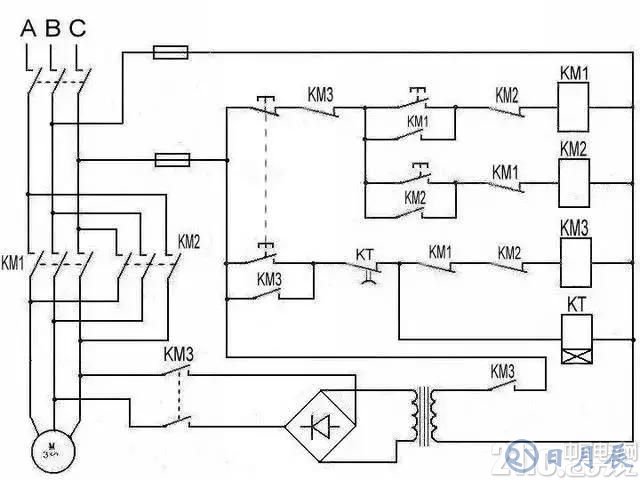

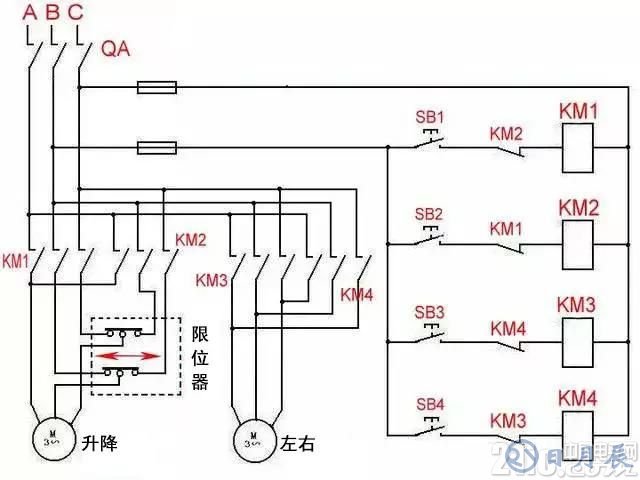

8、电葫芦吊机电路





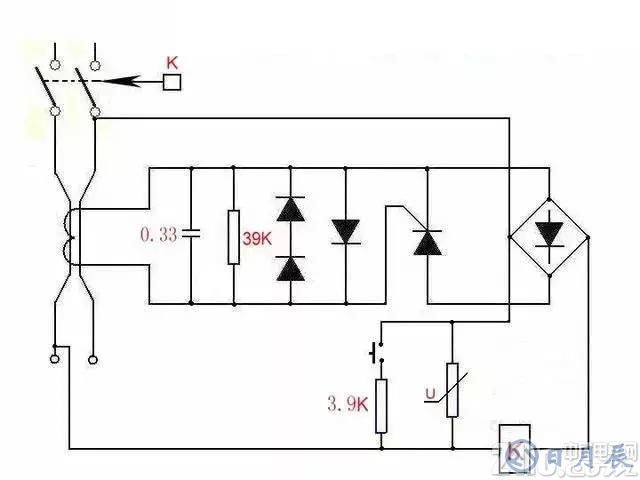

9、单相漏电开关电路

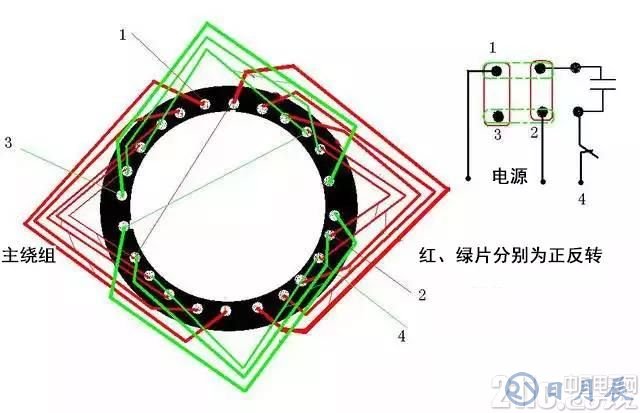

10、单相电机接线图





11、带点动的正反转起动电路

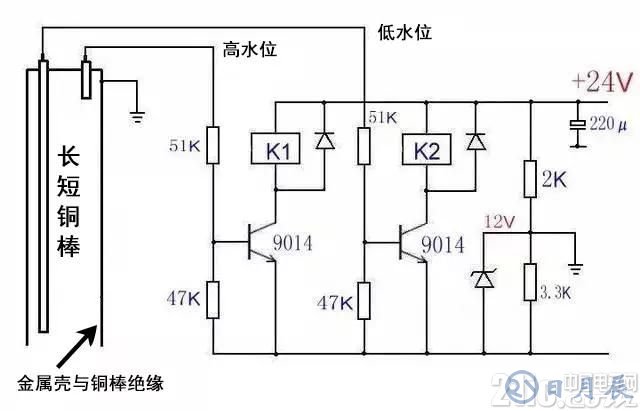

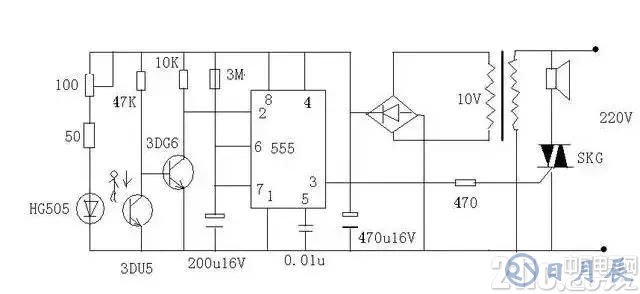

12、红外防盗报警器

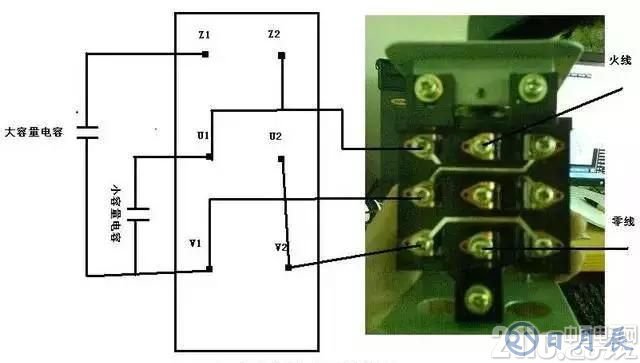

13、双电容单相电机接线图

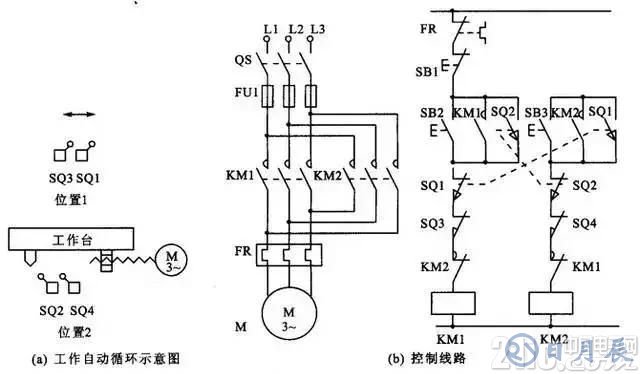

14、自动循环往复控制线路

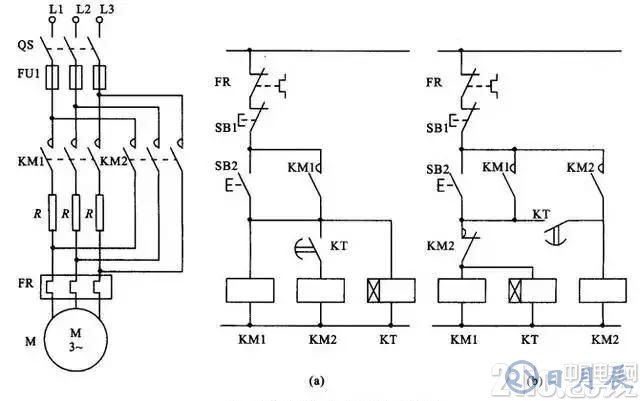

15、定子电路串电阻降压启动控制线





16、按启动钮延时运行电路

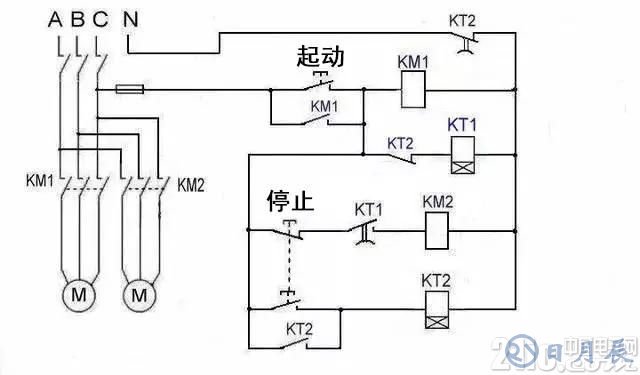

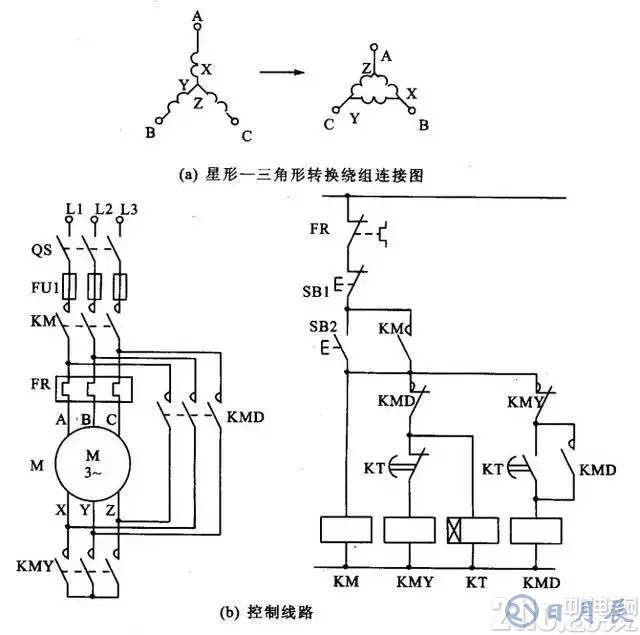

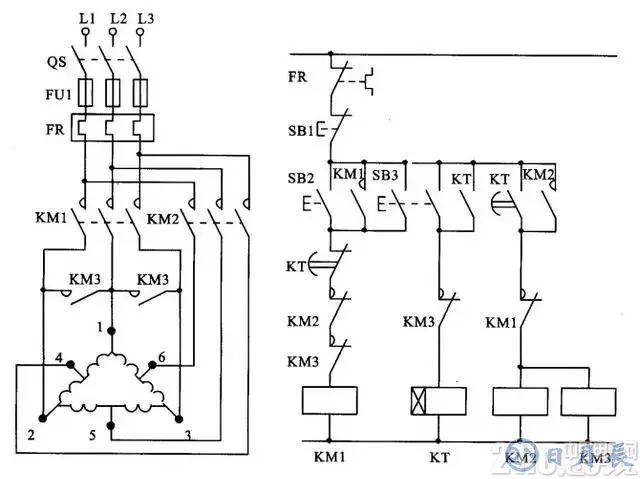

17、星形 - 三角形启动控制线路

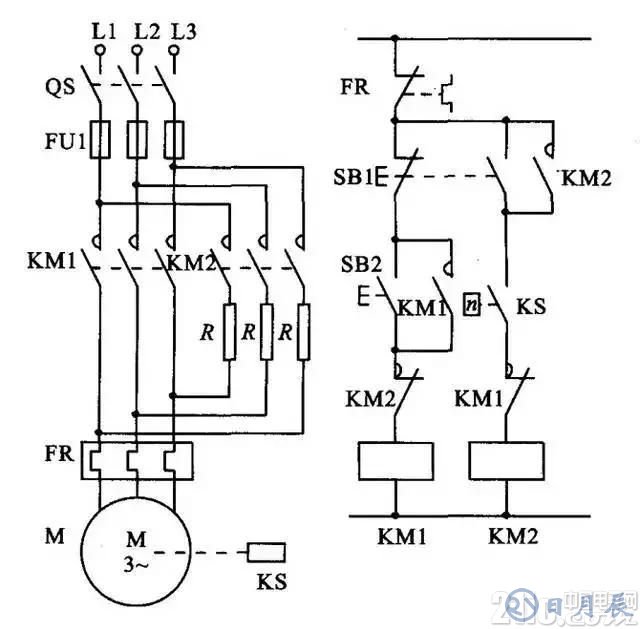

18、单向反接制动的控制线路





19、具有反接制动电阻的可逆运行反接制动的控制线路

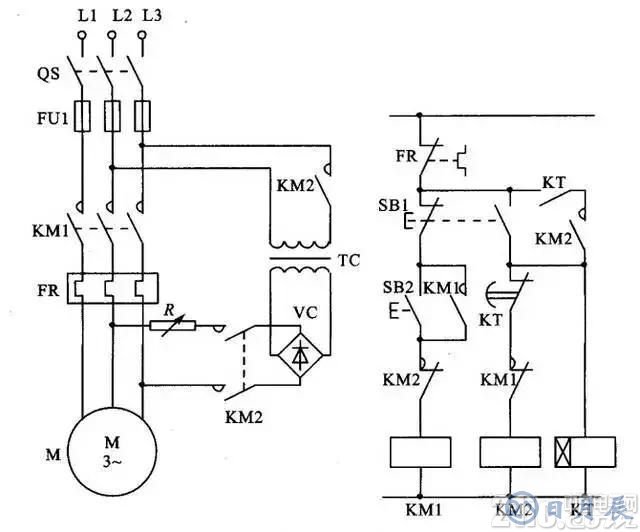

20、以时间原则控制的单向能耗制动线路

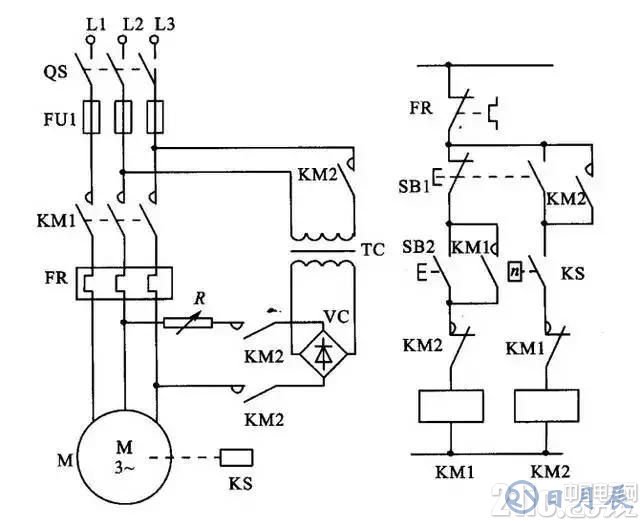

21、以速度原则控制的单向能耗制动控制线路





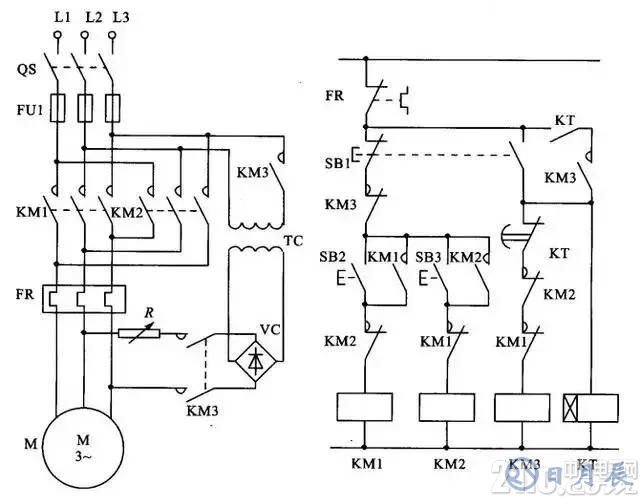

22、电动机可逆运行的能耗制动控制线路

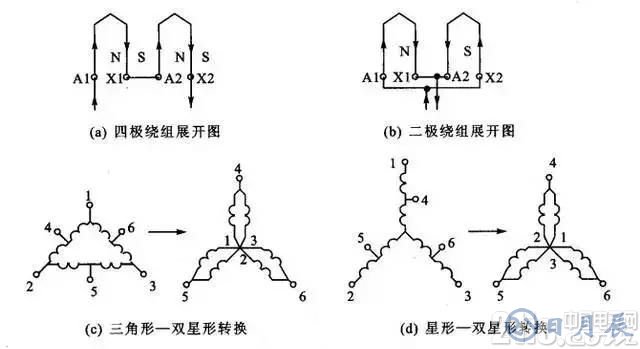

23、双速电动机改变极对数的原理





24、双速电动机调速控制线路





25、使用变频器的异步电动机可逆调速系统控制线路

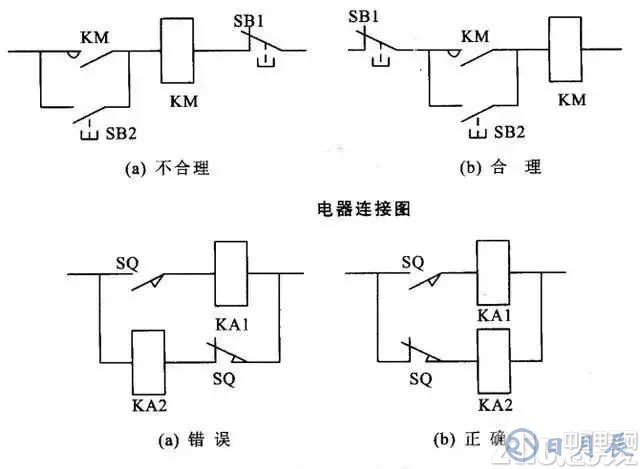

26、正确连接电器的触点

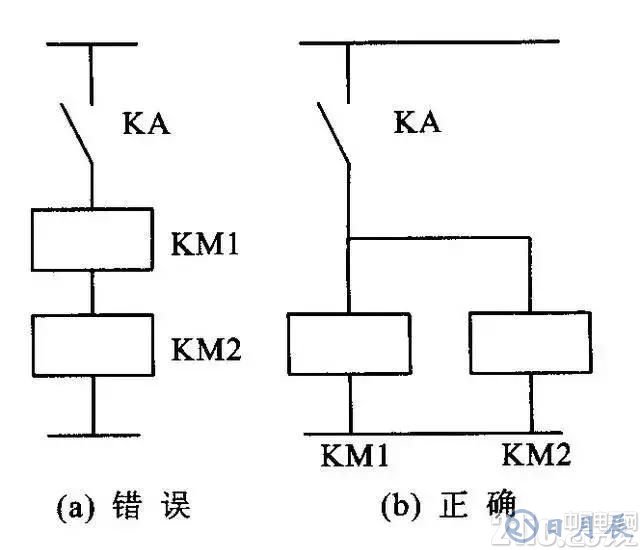

27、线圈的连接

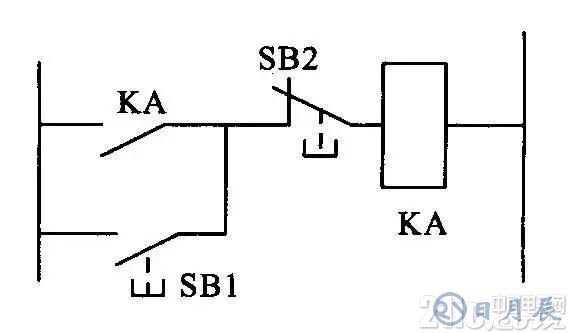

28、继电器开关逻辑函数

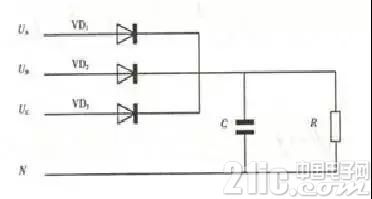

29、三相半波整流电路图

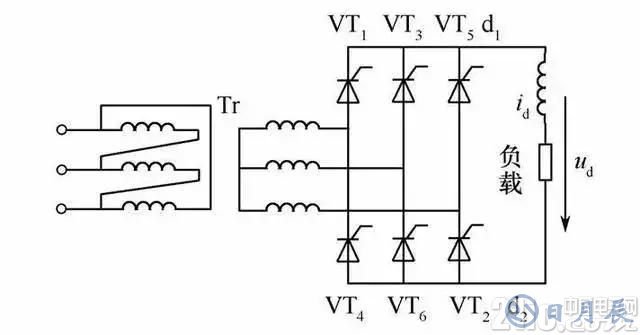

30、三相全波整流电路图

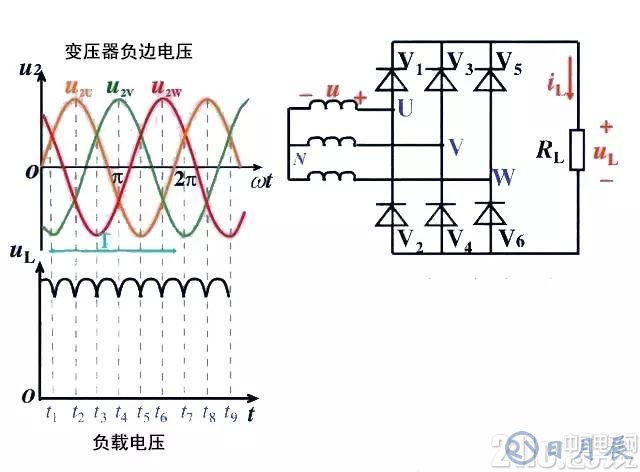

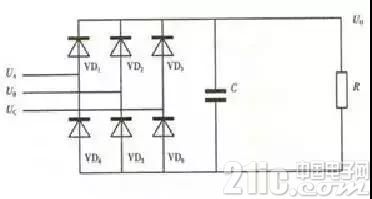

31、三相全波6脉冲整流原理图

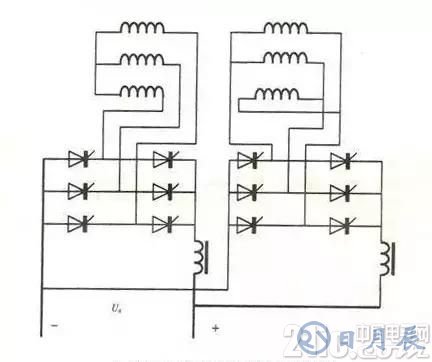

32、六相12脉冲整流原理图





33、负载两端的电压





在一个周期中，每个二极管只有三分这一的时候导通(导通角为120度)。负载两端的电压为线电压。

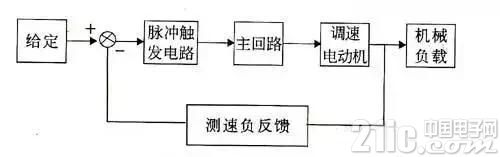

34、直流调速原理功能图
