    场效应管质量的简易判断

    1.结型场效应管电极的判别

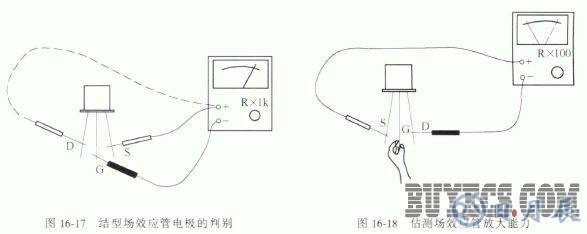

    根据结型场效应管的PN 结正、反向电阻值的不同.可以用万用表判别出结型场效应管的三个电极。具体方法参见图16-17 ,将万用表置R x 1k 挡,用万用表的负表笔任意接一电极,另一只表笔依次去接触其余的两个电极测其电阻值。 若两次测得的电阻值近似相等,则负表笔所接触的电极为栅极,另外两个电极为漏极和源极,漏极和源极原则上可以互换。若两次测出的阻值都很大,可以判定是N 沟道结型场效应管;若两次测得的阻值都很小,则可判定为P 沟道结型场效应管。

    2. 估测场效应管放大能力
    测量用万用表进行,如图16-18 所示。将万用表置R x 100 挡,正表笔接源极S ,负表笔接漏极D. 此时相当于给场效应管加上了一个1. 5V 的电源电压.万用表指示出漏、源极间的电阻值已当用手捏住场效应管的栅极时.人体的感应电压便加到栅极上,由于管子的放大作用,漏极电流ID会增大.使漏、源极间电阻发生变化.万用表的表针会发生摆动。表针摆动的幅度愈大,则表明管子的放大能力愈强;表针摆动幅度愈小,说明管子的放大能力愈
    差;若表针不摆动,说明管子有可能是坏的。

    3. 判断场效应营的好坏
    场效应管的好坏可以用万用表进行简易的判断.其方法就是用万用表测量场效应管各电极间的电阻值,然后与手册中标明的电阻值进行对照。具体测量方法是:将万用表置于Rx10 或R x 100 挡,首先测量源极S 与漏极D 之间的电阻,一般在几十欧至几千欧范围内(不同类型的场效应管.其阻值是不相同的)。如果测得的阻值为无穷大,可能是内部断极;如果测得的阻值很小,有可能是管子击穿损坏;如果测得的阻值大于规定值,可能是管子内部接触不良。然后把万用表置于R x 10k 挡.测量栅极与源极、栅极与漏极、双栅极管栅极G1与G2 之间的电阻值,当测得的各项电阻均为无穷大时,说明管子是好的;若测得的阻值太小或为通路,则说明管子是坏的。
