在讲3.7vled灯电路图之前我们先了解一下LED的发光机理。LED的PN结的端电压构成一定势垒，当加正向偏置电压时势垒下降，P区和N区的多数载流子向对方扩散。由于电子迁移率比空穴迁移率大得多，所以会出现大量电子向P区扩散，构成对P区少数载流子的注入。这些电子与价带上的空穴复合，复合时得到的能量以光能的形式释放出去。这就是PN结发光的原理。

3.7vled灯调光电路图大全(一)

高亮度白色发光二极管(LED)是现在热门照明光源，因为这种发光器件比其他所有光源都更节能。这里介绍一款自制的LED调光台灯，它既不用专用IC，也不用单片机，仅用一片普通数字电路和少量分立元件就可以DIY一个用按键调光的台灯

电路：

台灯的亮度分为弱、中、强三档，加上“关”共有4种工作状态。

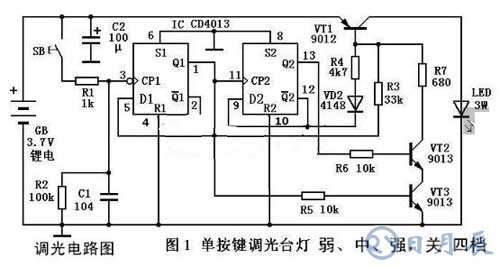

假设手电一开始处在“关”的状态，那么每次短促地按一下按键，台灯便会按“弱、中、强，关”的顺序轮换，下面是它的电路图(图1)。

电路用1块闲置的手机锂电池供电，整个台灯安装在一个小巧的塑料机壳里。由于CMOS电路静态耗电极少(5μA以下)，所以除转换工作状态的按键外没有再设电源开关。电路中的关键元件LED采用大功率白色发光二极管。

3.7vled灯调光电路图大全(二)

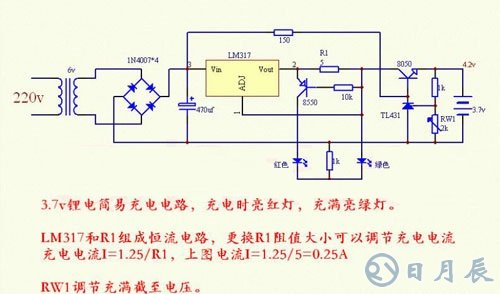

做了一个小设备用的是3.7v锂电池，为了方便使用就赶做了这个充电电路，正好这两天好像有人找这种电路，发上来仅供参考。。

电路图如下，具备恒流、限压功能，和简单的状态指示功能，都是常有电子元件很方便制作。

3.7vled灯调光电路图大全(三)

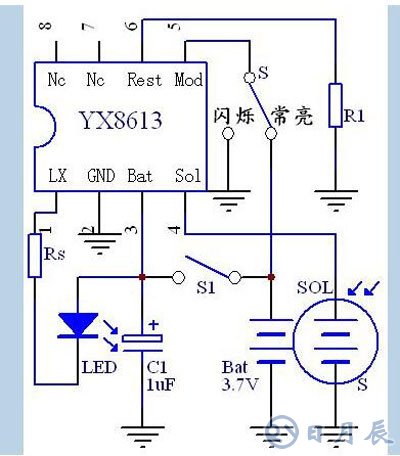

太阳能闪灯芯片，3.7V锂电池应用LED灯驱动芯片，灯串芯片YX8613
