2.0A线圈一体型DC/DC转换器（micro DC/DC）

XCL211/XCL212系列产品是把线圈和控制IC组成一体的超小型(3.1mm×4.7mm, h=1.3mm)降压DC/DC转换器。通过将线圈内置在封装组件内，使得电路板布局更为简单，可以把因电路布线的经络而引起的错误动作或噪声等抑制在最小限度。

输入电压范围在2.7V～6.0V之间。输出电压可用电阻从0.9V任意设定。XCL211的频率被固定，可以抑制输出纹波。XCL212通过在轻负载时降低工作频率，实现了从轻负载到重负载整个区域内的高效率。软启动时间设定为1ms(TYP.)，可以使输出电压高速启动。限定电流功能被设定为4.0A(TYP.)。内置了UVLO(Under VoltageLock Out)功能，当输入电压在2.4V(TYP.)以下时，强制停止内部驱动晶体管工作。当CE=Low时，利用CL放电功能将CL(负载电容)中的电荷放电，将消耗电流抑制在1.0μA以下。

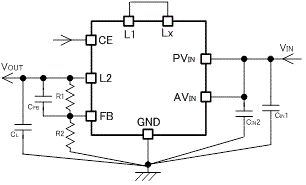

典型电路框图

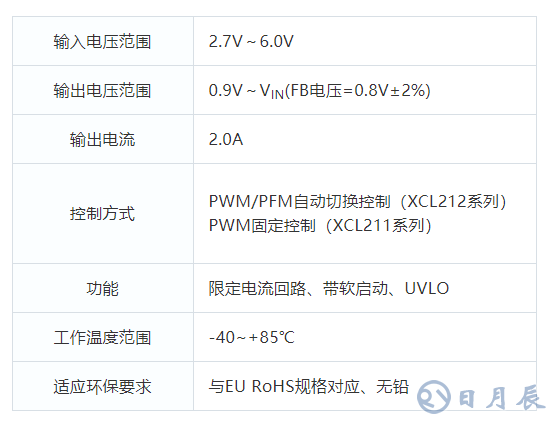

特点

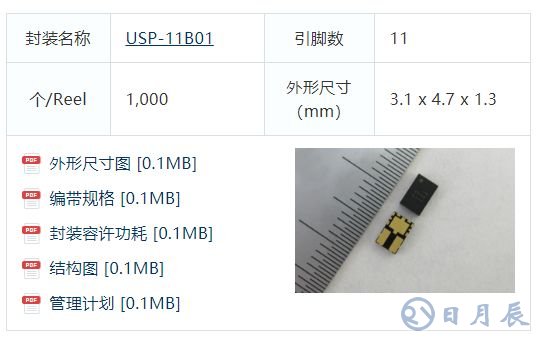

封装

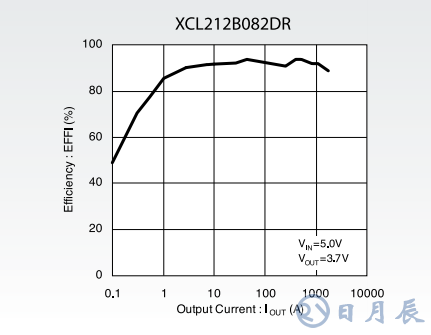

效率VS. 输出电流
