    LM7805稳压器应用电路简析
  • LM7805稳压器应用电路简析
  •   发布日期: 2023-12-31  浏览次数: 681

    LM7805稳压器详细参数

    LM7805稳压器是一种广泛应用于各种电子设备中的线性稳压器,其主要作用是将输入的不稳定电压转换为稳定的输出电压。本文将对LM7805稳压器的详细参数进行介绍。

    1.基本信息

    LM7805稳压器是一款具有5V固定输出电压的三端稳压器,其最大输出电流为1A。它的封装形式有多种,如TO-220、TO-92等,适用于各种电子设备中。

    2.输入电压范围

    LM7805稳压器的输入电压范围较宽,通常为7V至35V。在这个范围内,稳压器可以正常工作,将输入电压稳定地转换为5V输出电压。需要注意的是,输入电压的最小值和最大值可能会受到温度、负载等因素的影响,因此在实际应用中需要根据具体情况选择合适的输入电压范围。

    3.输出电压

    LM7805稳压器的输出电压为固定的5V,精度较高,通常在±1%以内。这使得LM7805稳压器非常适合用于需要稳定输出电压的电子设备中,如单片机传感器、显示器等。

    4.输出电流

    LM7805稳压器的最大输出电流为1A,这意味着它可以为负载提供足够的电流。在实际应用中,可以根据负载的电流需求选择合适的LM7805稳压器型号。例如,如果负载电流较小,可以选择输出电流较小的LM78L05(最大输出电流为100mA)或LM78M05(最大输出电流为500mA)。

    5.效率

    LM7805稳压器的效率通常在80%以上,这意味着它可以将大部分输入电压转换为输出电压,而不会产生过多的热量。这对于降低电子设备的功耗和提高整体性能是非常有益的。

    6.工作温度范围

    LM7805稳压器的工作温度范围较宽,通常为-40℃至+125℃。在这个范围内,稳压器可以正常工作,将输入电压稳定地转换为5V输出电压。需要注意的是,工作温度范围可能会受到负载、散热条件等因素的影响,因此在实际应用中需要根据具体情况选择合适的工作温度范围。

    7.静态电流

    LM7805稳压器的静态电流较小,通常在6mA左右。这意味着在没有负载的情况下,稳压器消耗的电流非常小,有利于降低设备的功耗。

    8.热阻和散热片

    为了提高LM7805稳压器的散热性能,通常需要在其表面安装散热片。散热片的选择需要考虑热阻和散热面积等因素。热阻是指稳压器内部产生的热量与散热片散热量之间的比例关系,热阻越小,散热性能越好。散热面积是指散热片与稳压器接触的表面积,散热面积越大,散热性能越好。

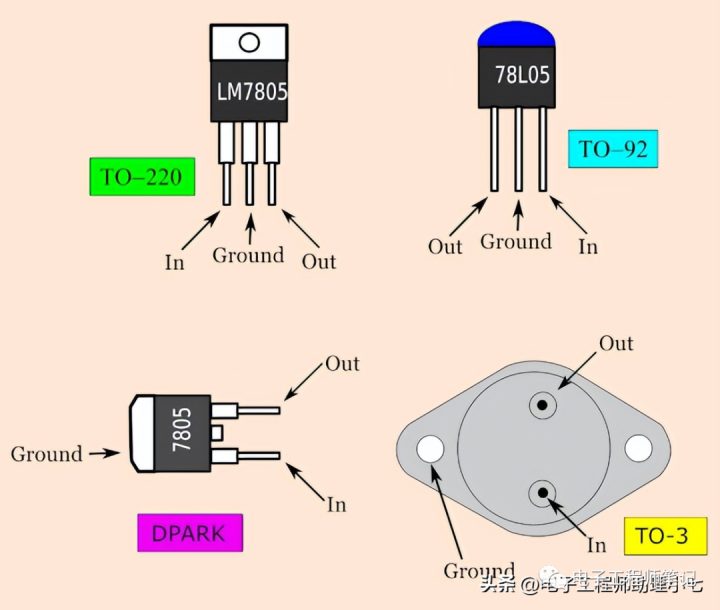

    LM7805 稳压器引脚图

    wKgaomWHjWmAR082AAcTf9ET6EY407

    LM7805 稳压器引脚图

    LM7805稳压器的安装

    LM7805稳压器的金属板连接到接地引脚,因此需要通过带有金属散热器的孔正确安装,如下所示:

    wKgZomWHjZSAJz6fAANYELUDHjA410

    LM7805稳压器的安装

    LM7805稳压器使用的注意事项

    在使用LM7805稳压器时,需要注意以下几点:

    1.输入电压必须要高于7.3V才能保持稳定。如果输入电压过低,稳压器可能无法正常工作,无法将输入电压稳定地转换为5V输出电压。同时,需要注意的是,输入电压越高,稳压器的温度也会相应升高。

    2.散热器的问题。由于稳压器在工作时会产生热量,因此在安装稳压器时需要考虑到散热问题。一个简单的测试散热器传递热量的方法是:将手指放在散热器上至少30秒,如果感觉太烫,那么就需要考虑增加散热器的尺寸或者改善散热条件。

    3.防止过载。LM7805稳压器的最大输出电流为1A,这意味着它能够提供的电流有限。在实际使用中,需要根据负载的电流需求选择合适的LM7805稳压器型号,避免过载导致稳压器损坏。

    4.注意接地。为了确保安全,LM7805稳压器的金属外壳和散热器都必须接地。

    以上几点是使用LM7805稳压器时需要特别注意的事项,遵循这些注意事项可以确保稳压器的正常工作并提高其使用寿命。

    总之,LM7805稳压器是一种性能优良的线性稳压器,具有较宽的输入电压范围、固定的输出电压、较大的输出电流、较高的效率等特点。在实际应用中,可以根据负载的电流需求、工作温度范围等因素选择合适的LM7805稳压器型号,并为其安装合适的散热片以提高散热性能。
