常用的变压器铁芯一般都是用硅钢片制做的。硅钢是一种合硅（硅也称矽）的钢，其含硅量在0.8～4.8％。由硅钢做变压器的铁芯，是因为硅钢本身是一种导磁能力很强的磁性物质，在通电线圈中，它可以产生较大的磁感应强度，从而可以使变压器的体积缩小。

我们知道，实际的变压器总是在交流状态下工作，功率损耗不仅在线圈的电阻上，也产生在交变电流磁化下的铁芯中。通常把铁芯中的功率损耗叫“铁损”，铁损由两个原因造成，一个是“磁滞损耗”，一个是“涡流损耗”。

磁滞损耗是铁芯在磁化过程中，由于存在磁滞现象而产生的铁损，这种损耗的大小与材料的磁滞回线所包围的面积大小成正比。硅钢的磁滞回线狭小，用它做变压器的铁芯磁滞损耗较小，可使其发热程度大大减小。

既然硅钢有上述优点，为什么不用整块的硅钢做铁芯，还要把它加工成片状呢？这是因为片状铁芯可以减小另外一种铁损——“涡流损耗”。

变压器工作时，线圈中有交变电流，它产生的磁通当然是交变的。这个变化的磁通在铁芯中产生感应电流。铁芯中产生的感应电流，在垂直于磁通方向的平面内环流着，所以叫涡流。

涡流损耗同样使铁芯发热。为了减小涡流损耗，变压器的铁芯用彼此绝缘的硅钢片叠成，使涡流在狭长形的回路中，通过较小的截面，以增大涡流通路上的电阻；同时，硅钢中的硅使材料的电阻率增大，也起到减小涡流的作用。

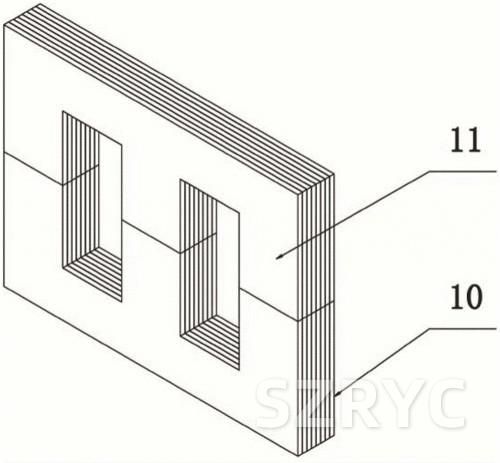

用做变压器的铁芯，一般选用0.35mm厚的冷轧硅钢片，按所需铁芯的尺寸，将它裁成长形片，然后交叠成“日”字形或“口”字形。从道理上讲，若为减小涡流，硅钢片厚度越薄，拼接的片条越狭窄，效果越好。这不但减小了涡流损耗，降低了温升，还能节省硅钢片的用料。

但实际上制作硅钢片铁芯时。并不单从上述的一面有利因素出发，因为那样制作铁芯，要大大增加工时，还减小了铁芯的有效截面。所以，用硅钢片制作变压器铁芯时，要从具体情况出发，权衡利弊，选择最佳尺寸。

变压器是根据电磁感应的原理制成的。在在闭合的铁芯柱上面绕有两个绕组，一个原绕组，和一个副绕组。当原绕组假上交流电源电压时。原饶组流有交变电流，而建立磁势，在磁势的作用下铁芯中便产生交变主磁通。

至于为什么它可以升压,和将压呢？那就需要用楞次定律来解释了，感应电流产生的磁通,总阻碍圆磁通的变化,当原磁通增加时感应电流的产生的磁通与与原磁通相反, 就是说二次绕组所产生的感应磁通与原绕组所产生的主磁通相反，所以二次绕组就出现了低等级的交变电压。所以，铁芯是变压器的磁路部分。

矽钢片

电工用硅钢薄板俗称矽钢片或硅钢片。顾名思义，它是含硅高达0.8％-4.8％的电工硅钢，经热、冷轧制成。一般厚度在1mm以下，故称薄板。硅钢片广义讲属板材类，由于它的特殊用途而独立一分支。电工用硅钢薄板具有优良的电磁性能，是电力、电讯和仪表工业中不可缺少的重要磁性材料。

（1）硅钢片的分类

A、硅钢片按其含硅量不同可分为低硅和高硅两种。低硅片含硅2.8％以下，它具有一定机械强度，主要用于制造电机，俗称电机硅钢片；高硅片含硅量为2.8％-4.8％，它具有磁性好，但较脆，主要用于制造变压器铁芯，俗称变压器硅钢片。两者在实际使用中并无严格界限，常用高硅片制造大型电机。

B、按生产加工工艺可分热轧和冷轧两种，冷轧又可分晶粒无取向和晶粒取向两种。冷轧片厚度均匀、表面质量好、磁性较高，因此，随着工业发展，热轧片有被冷轧片取代之趋势（我国已经明确要求停止使用热轧硅钢片，也就是前期所说的“以冷代热”)。

（2）硅钢片性能指标

A、铁损低。质量的最重要指标，世界各国都以铁损值划分牌号，铁损越低，牌号越高，质量也高。

B、磁感应强度高。在相同磁场下能获得较高磁感的硅钢片，用它制造的电机或变压器铁芯的体积和重量较小，相对而言可节省硅钢片、铜线和绝缘材料等。

C、叠装系数高。硅钢片表面光滑，平整和厚度均匀，制造铁芯的叠装系数提高。

D、冲片性好。对制造小型、微型电机铁芯，这点更重要。

E、表面对绝缘膜的附着性和焊接性良好。

F、磁时效G、硅钢片须经退火和酸洗后交货。

（一）电工用热轧硅钢薄板（GB5212-85）电工用热轧硅钢薄板以含碳损低的硅铁软磁合金作材质，经热轧成厚度小于1mm的薄板。电工用热轧硅钢薄板也称热轧硅钢片。热轧硅钢片按其合硅量可分为低硅（Si≤2.8％）和高硅（Si≤4.8％）两种钢片。

（二）电工用冷轧硅钢薄板（GB2521-88）用含硅0.8％-4.8％的电工硅钢为材质，经冷轧而成。冷轧硅钢片分晶粒无取向和晶粒取向两种钢带。冷轧电工钢带具有表面平整、厚度均匀、叠装系数高、冲片性好等特点，且比热轧电工钢带磁感高、铁损低。用冷带代替热轧带制造电机或变压器，其重量和体积可减少0％-25％。

若用冷轧取向带，性能更佳，用它代替热轧带或低档次冷轧带，可减少变压器电能消耗量45％-50％，且变压器工作性能更可靠。用于制造电机和变压器。通常，晶粒无取向冷轧带用作电机或焊接变压器等的状态；晶粒取向冷轧带用作电源变压器、脉冲变压器和磁放大器等的铁芯。钢板规格尺寸：厚度为0.35、0.50、0.65mm，宽度为800-1000mm，长度为≤2.0m。

（三）家电用热轧硅钢薄板（GBH46002-90）家电用热轧硅钢薄板的牌号以J（家）D（电）R（热轧）表示，即JDR。JDR后数字为铁损值*100，横线后数字为钢板厚度(mm)*100。家电用热轧硅钢片对电磁性能要求可稍低一点，铁损值（P15/50）最低值为5.40W/kg。一般不经配洗交货。用于各种电风扇、洗衣机、吸尘器、抽油烟机等家用电器的微分电机等。
