l7812，是一种低功率微控芯片。是ST，意-法公司生产的三端稳压集成电路，输出电压12V。

　　l7812基本参数

　　压降：2V

　　输出数：1

　　针脚数：3

　　封装类型：TO-220

　　工作温度范围：-40°Cto+125°C

　　封装类型：TO-220

　　工作温度最低：-40°C

　　工作温度最高：125°C

　　电压整流器类型：Precision

　　电源电压最大：27V

　　电源电压最小：14.8V

　　精度，%：2%

　　芯片标号：7812

　　表面安装器件：通孔安装

　　逻辑功能号：7812

　　l7812工作电压

　　输入电压最大：35V

　　输入电压最小：14V

　　输出电压最大：12V

　　输出电流最大：1A

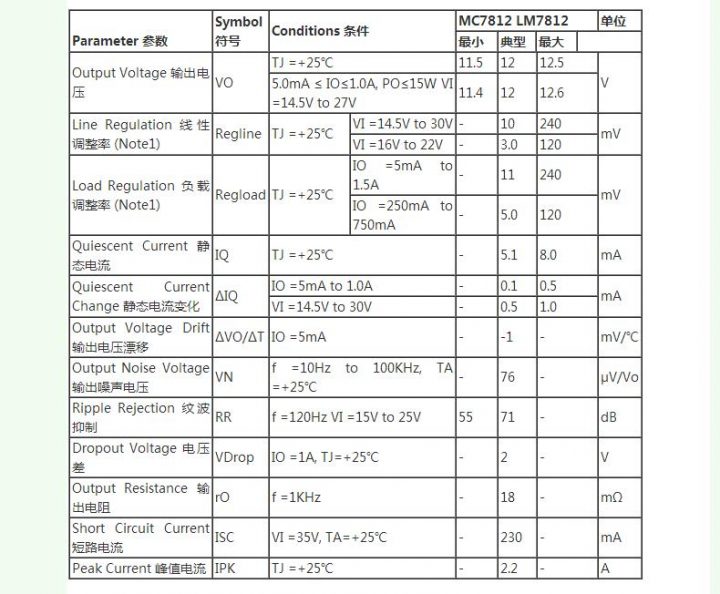

　　l7812电气特性

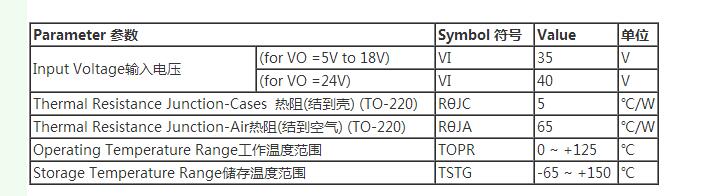

　　三端稳压集成电路极限参数：

　　l7812引脚图及描述

　　三端稳压器7812各个引脚的功能如下图所示：

　　其中引脚1是稳压器的输入，3是稳压器的输出，2是稳压器的接地端。

　　三端稳压管是一种直到临界反向击穿电压前都具有很高电阻的半导体器件。稳压管在反向击穿时，在一定的电流范围内（或者说在一定功率损耗范围内），端电压几乎不变，表现出稳压特性，因而广泛应用于稳压电源与限幅电路之中。

　　l7812工作原理

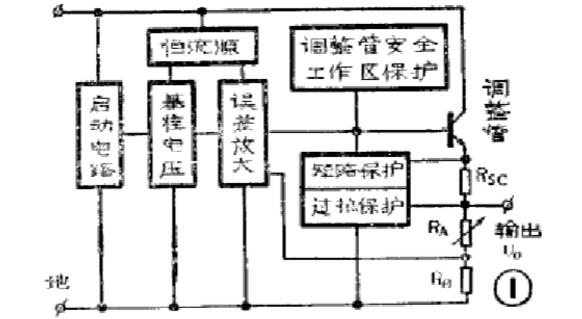

　　下图是7812稳压器的电原理框图由图可见它与一般分立件组成的串联调整式稳压电源十分相似不同的是增加了启动电路恒流源以及保护电路为了使稳压器能在比较大的电压变化范围内正常工作在基准电压形成和误差放大部分设置了恒流源电路启动电路的作用就是为恒流源建立工作点Rsc 是过流保护取样电阻RA RB 组成电压取样电路实际路是由一个电阻网络构成在输出电压不同的稳压器中采用不同的串并联接法形成不同的分压比通过误差放大之后去控制调整管的工作状态以形成和稳定一系列预定的输出电压因此在图1中将RA 画成可变电阻形式。

　　l7812怎么起到稳压作用

　　线性电源稳压模块，英文简写为LDO，作用就是将一稍高电压稳压成12V，三个脚，一个为输入，一个接地，一个为输出。
