    【解决方案】使用展频技术降低辐射骚扰
  • 【解决方案】使用展频技术降低辐射骚扰
  •   发布日期: 2023-02-15  浏览次数: 609

    在产品研发阶段,硬件工程师通常会对产品做辐射骚扰测试,在辐射骚扰测试失败的情况下,可以考虑使用展频技术来降低辐射骚扰。结合ZLG致远电子的核心板产品,本文将对底板的辐射干扰超标提供一些方法及参考。



    55f4ba08-aa54-11ed-ad0d-dac502259ad0  展频技术

    展频,即扩展频谱技术。展频技术是常用的无线通信技术。将单点能量分散到频带内,EMI干扰就减小了。其原理类似于图 1 所示的例子,让水压(频谱能量)一定的水从一个小孔(固定频率)中喷出,这和让它从淋浴喷头的多个小孔(分散频率)中喷出的效果是不同的。后者的水压得到了分散,水的喷出力度(辐射噪声)会变小很多。

    56084c6c-aa54-11ed-ad0d-dac502259ad0

    图1 展频原理(图片来自网络,侵权删除)



    563015ee-aa54-11ed-ad0d-dac502259ad0  工作原理

    原本的时钟信号每个周期都是一样的,周期时间长度也一样,为Tclk。对Tclk进行微调,比如先将每个时钟周期比上一个时钟周期的时间加长一点点,累计n个周期之后,再将每个时钟周期比上一个时钟周期缩短一点点,再累计n个周期,如此循环。

    这样时间一定的话,包含总的时钟周期的个数是不变的,但是里面的时钟信号的每个周期都是不一样的,如下图 2所示:

    5642b7b2-aa54-11ed-ad0d-dac502259ad0

    图2 时钟波形(图片来自网络,侵权删除)

    参考芯片手册《IMX6ULLRM.pdf》, system PLL支持展频功能。用于最小化辐射发射的应用。system PLL输出时钟经过展频,使能量分布在更宽的带宽上,从而减少峰值辐射发射。展频由CCM_ANALOG_PLL_SYS_SS 寄存器配置,使能后,PLL2输出频率会按照STEP域定义的频点往下变化,直到STOP定义的频率,然后掉头升回到以前频率。如下图 3公式所示:

    566984c8-aa54-11ed-ad0d-dac502259ad0

    图3 芯片手册截图

    IMX6ULL的参考时钟Fref=24MHz。最大的展频范围是24MHz。



    563015ee-aa54-11ed-ad0d-dac502259ad0  工作原理

    ZTP800系列示教器(移动HMI) 为机器人人机交互而生,满足机器人在注塑行业、冲压行业、车床行业、搬运码垛、喷涂、玻璃机、压铸机、包装设备、3C设备、锂电池设备、纺织、流水线工作站、非标自动化装备等不同工艺应用场景下的人机交互需求。硬件参数如图 4所示:

    56b150a0-aa54-11ed-ad0d-dac502259ad0

    图4 硬件参数

    ZTP800系列示教器搭配M6Y2C核心板及8寸TFT大屏幕, 可实现丰富、清晰的人机交互窗口,提升产品档次,并方便实现机器人的手动操作、示教编程、运行等人机对话功能。


    M6Y2C是一款工业控制核心板,采用NXP Cortex-A7 800MHz主频的处理器,以先进的电源管理架构带来更低功耗。标配8路UART、2路USB OTG、2路CAN-Bus、2路以太网等接口;标配128/256MB DDR3和128/256MB NAND Flash、硬件看门狗;通过严格EMC和高低温测试,确保核心板在严酷的环境下稳定工作。

    ZTP800系列示教器在辐射骚扰测试中,有多个频点超标。经过亮屏与灭屏的对比测试,确定是LCD时钟引起的辐射超标,测试结果如图 5所示:

    56d3e214-aa54-11ed-ad0d-dac502259ad0

    图5 超标频点



    563015ee-aa54-11ed-ad0d-dac502259ad0  技术实现

    1. 固定LCDIF父时钟

    展频只有528M_PLL能实现。因此,需要展频的设备时钟,需固定父时钟为528M_PLL。在arch/arm/mach-imx/clk-imx6ul.c文件中,添加父时钟定义语句,如下:


    clk_set_parent(clks[IMX6UL_CLK_LCDIF_PRE_SEL], clks[IMX6UL_CLK_PLL2_BUS]);

    2. 设定展频寄存器

    设定调制频率(Modulation frequency)为60K。根据公式推算出 (ssc_stop/ssc_step)=24000K/(2*(60K))=200。在双变量的情况下,先约束其中一个,设置 ssc_step=6,那么ssc_stop=1200。设定展频范围(spectrum spread range)=24Mhz,那么(DENOM/ ssc_stop)=1 ,DENOM=1200。将上面计算出的值,代入图 6中的两个寄存器中。

    57005cfe-aa54-11ed-ad0d-dac502259ad0

    图6 寄存器

    两个寄存器的值可以转换成16进制。如下:
    CCM_ANALOG_PLL_SYS_SS=0x4B08006
    CCM_ANALOG_PLL_SYS_DENOM=0x4B0



    563015ee-aa54-11ed-ad0d-dac502259ad0  测试结果

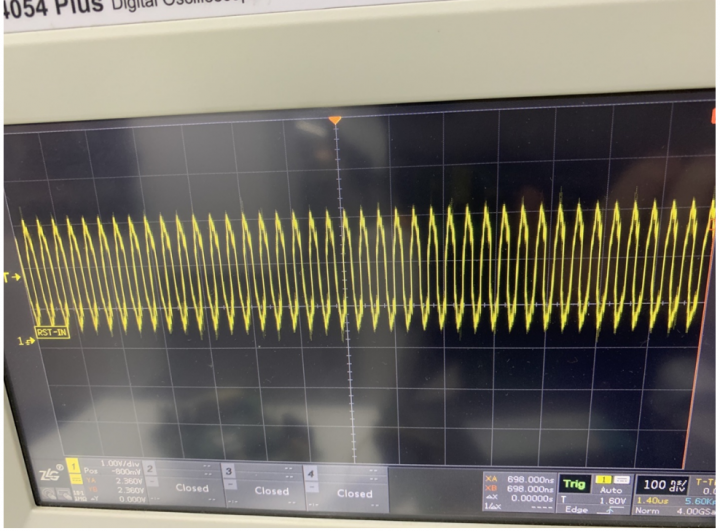

    展频前,LCD_CLK波形,如图 7所示:

    5734875e-aa54-11ed-ad0d-dac502259ad0

    图7 展频前

    展频后,LCD_CLK波形,如图 8所示:

    57c5f414-aa54-11ed-ad0d-dac502259ad0

    图8 展频后

    辐射骚扰测试结果,之前超标的频点都降低了辐射值,结果通过。如图 9所示:

    5889bcc8-aa54-11ed-ad0d-dac502259ad0

    图9 辐射骚扰测试结果
