  • 关于EMC工程问题的三种问题解答
    关于EMC工程问题的三种问题解答
  • 关于EMC工程问题的三种问题解答
  •   发布日期: 2023-02-11  浏览次数: 533

    一问:为什么垂直缝隙,水平辐射大,是什么原理?

    答:这个与天线的方向性有关。具体可以参考下面相关缝隙天线的资料

    缝隙天线就是在波导面上开有缝隙,以用来辐射或接收电磁波的天线。在研究实际的缝隙天线之前,先讨论在无限大和无限薄的理想导电平板上的缝隙——理想缝隙天线。理想缝隙天线的横向尺寸远小于波长,纵向尺寸通常为λ/2。 缝隙可用跨接在它窄边上的传输线馈电,也可由波导或谐振腔馈电。这时,缝隙上激励有射频电磁场,并向空间辐射电磁波。

    e0623ace-a87b-11ed-bfe3-dac502259ad0

    2)方向图:

    由于理想缝隙天线与板状对称振子具有对偶性。因此,根据对偶原理,理想缝隙天线的方向性函数与同长度的对称振子的方向性函数在E面和H面是相互交换的,如下图所示。

    e07f2684-a87b-11ed-bfe3-dac502259ad0

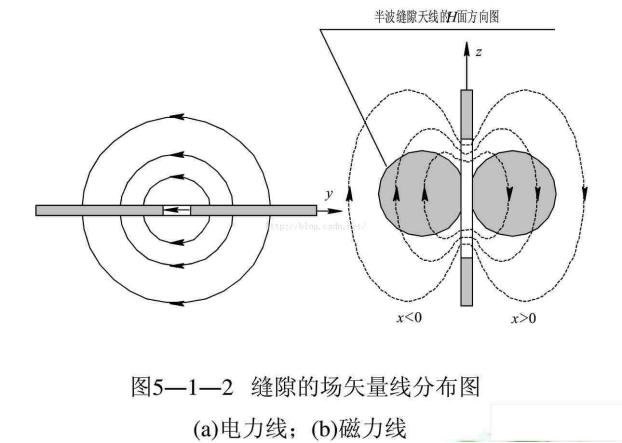

    包含缝隙轴线的平面是H面,而垂直于缝隙轴线的平面是E面。因此,垂直缝隙(缝隙轴线在垂直方向)是水平极化的,水平缝隙是垂直极化的 。如下图:

    e0931b3a-a87b-11ed-bfe3-dac502259ad0

    二问:做ESD测试的时候,直接打钢板,机器卡死了,与环境有关吗?怎么确认测试环境是OK的?

    答:ESD测试属于直接放电或者间接放电测试,产生干扰的主要是由于在静电泄放过程中形成的静电场,形成的干扰机理如下几种情况:

    e0abe41c-a87b-11ed-bfe3-dac502259ad0

    e0c96f28-a87b-11ed-bfe3-dac502259ad0

    e0e20312-a87b-11ed-bfe3-dac502259ad0

    分析和解决问题的思路参考如下:

    接口保护----->接口增加TVS等防护器件;

    减小地阻抗--->多层单板、增加地面积;

    减小环路----->PCB设计走线对地环路减小,特别是复位信号、高速信号、电源走线等。

    三问:我们使用频谱仪时RBW与ⅤBW设置为多少才更容易找到干扰源?

    答:需要依据你实际的噪声信号去设置,这个没有标准答案,通用的RBW设置为几百K左右。较宽的RBW较能充分地反应输入信号频谱的波形与振幅,但较低的RBW将能区别不同频率的信号。也就是说RBW代表两个不同频率的信号能够被清楚的分辨出来的最低带宽差异,两个不同频率的信号带宽如低于频谱分析仪的RBW,此时该两信号将重迭,难以分辨,较低的RBW固然有助于不同频率信号的分辨与量测,低的RBW将滤除较高频率的信号成份,导致信号显示时产生失真,失真值与设定的RBW密切相关,较高的RBW固然有助于宽带带信号的侦测,将增加噪声底层值(Noise Floor),降低量测灵敏度,对于侦测低强度的信号易产生阻碍。下面这幅图解释了不同RBW对灵敏度的影响。

    e0f91584-a87b-11ed-bfe3-dac502259ad0
